Antenne kabel

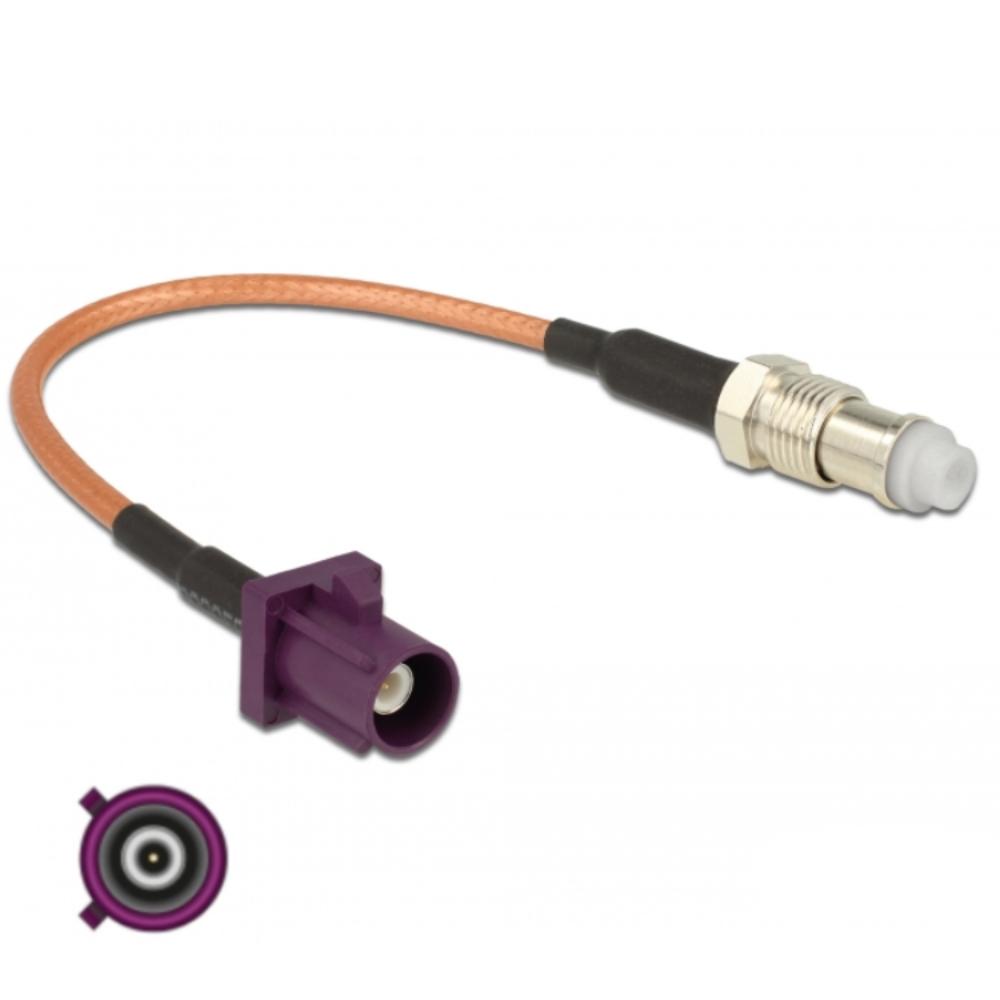

Dette antennekabel med FAKRA D til FME-forbindelse er beregnet til tilslutning af RF-komponenter inden for radio-, antenne- og kommunikationsinstallationer. Kablet bruges til at forbinde udstyr med FAKRA-forbindelse til udstyr eller antenner, der anvender en FME-forbindelse. Kablet har et FAKRA D-stik (han) på den ene side og et FME-stik (hun) på den anden side. FAKRA-stikket er lavet i RAL 4004 Claret Violet i henhold til standardfarvekodningen for FAKRA type D. Kablet er udstyret med RG-316 koaksialkabel, et tyndt og fleksibelt koaksialkabel, der er velegnet til RF-signaler. Kablet har en diameter på ca. 2,6 mm og en lille minimum bøjningsradius, hvilket gør det velegnet til montering i kompakte installationer. Specifikationer • Produkttype Antennekabel • Mærke Delock • Tilslutning 1 FAKRA D-stik (han) • Tilslutning 2 FME-stik (hun) • FAKRA farve RAL 4004 Claret Violet • Impedans 50 ohm • Kabeltype RG-316 • Kabeldiameter ca. 2,6 mm • Kabeldæmpning 2 dB @ 2,4 GHz pr. meter • Minimum bøjningsradius 10,5 mm • Kabellængde 15 cm (inkl. stik) Begrebsforklaring RG-316 RG-316 er et tyndt koaksialkabel med PTFE-isolering og flettet afskærmning. Dette kabel bruges til RF-signaler og antenneforbindelser, hvor der kræves et kompakt og fleksibelt kabel. FME FME står for For Mobile Equipment og er et koaksialstik, der er meget brugt i antenne- og kommunikationssystemer som mobilantenner, GPS-installationer og RF-udstyr. Det smalle stik gør det nemt at føre et kabel med et FME-stik gennem små åbninger eller kabelgennemføringer. FAKRA D FAKRA D er en variant af FAKRA coax stikket med en bordeaux/lilla farvet kodning. Dette stik bruges i RF-systemer såsom satellitradio eller andre specifikke radiofrekvensapplikationer. Farvekoden og den mekaniske nøgle sikrer, at stikket kun kan tilsluttes den samme FAKRA D-forbindelse. FAKRA FAKRA-stik er koaksiale RF-stik, der bruges til radiofrekvensforbindelser. Konnektoren er baseret på SMB coax-standarden, men har et plasthus med mekanisk kodning og farvekodning. Dette sikrer, at forskellige stik ikke ved et uheld kan forbindes sammen. FAKRA stik fungerer generelt med en impedans på 50 ohm og understøtter frekvenser op til flere GHz. De bruges i antenne- og kommunikationssystemer som GPS, radio, LTE og 5G antenner. FAKRA-typer • FAKRA A – sort – universal RF-forbindelse / radio • FAKRA B – hvid – GSM / telematik • FAKRA C – blå – GPS-antenne • FAKRA D – bordeaux / lilla – satellitradio • FAKRA E – grøn – GSM / LTE • FAKRA F – brun – mobilkommunikation • FAKRA G – violet – radio / kamerasystemer • FAKRA H – violet – radio / kamerasystemer FAKRA I – beige – radioantenne • FAKRA K – gulbrun – RF kommunikation • FAKRA L – blågrøn – telematik • FAKRA M – orange – digital radio / DAB • FAKRA Z – vandblå – universal eftermarkedstilslutning Mekaniske udgaver Udover farvekodningen findes FAKRA stik også i forskellige mekaniske udgaver. • FAKRA stik (han) – kabelstik med centralt ben • FAKRA stik (hun) – stik med centralt stik • FAKRA panelmontering – montering i en enhed eller chassis • FAKRA PCB – montering direkte på et printkort Kombinationen af ​​farvekodning og mekaniske nøglepositioner sikrer, at forskellige RF-systemer ikke kan forveksles med GPS, radio og mobilkommunikation. Dette skaber en pålidelig forbindelse i installationer, hvor flere antennesystemer bruges side om side. Stil et produktspørgsmål
