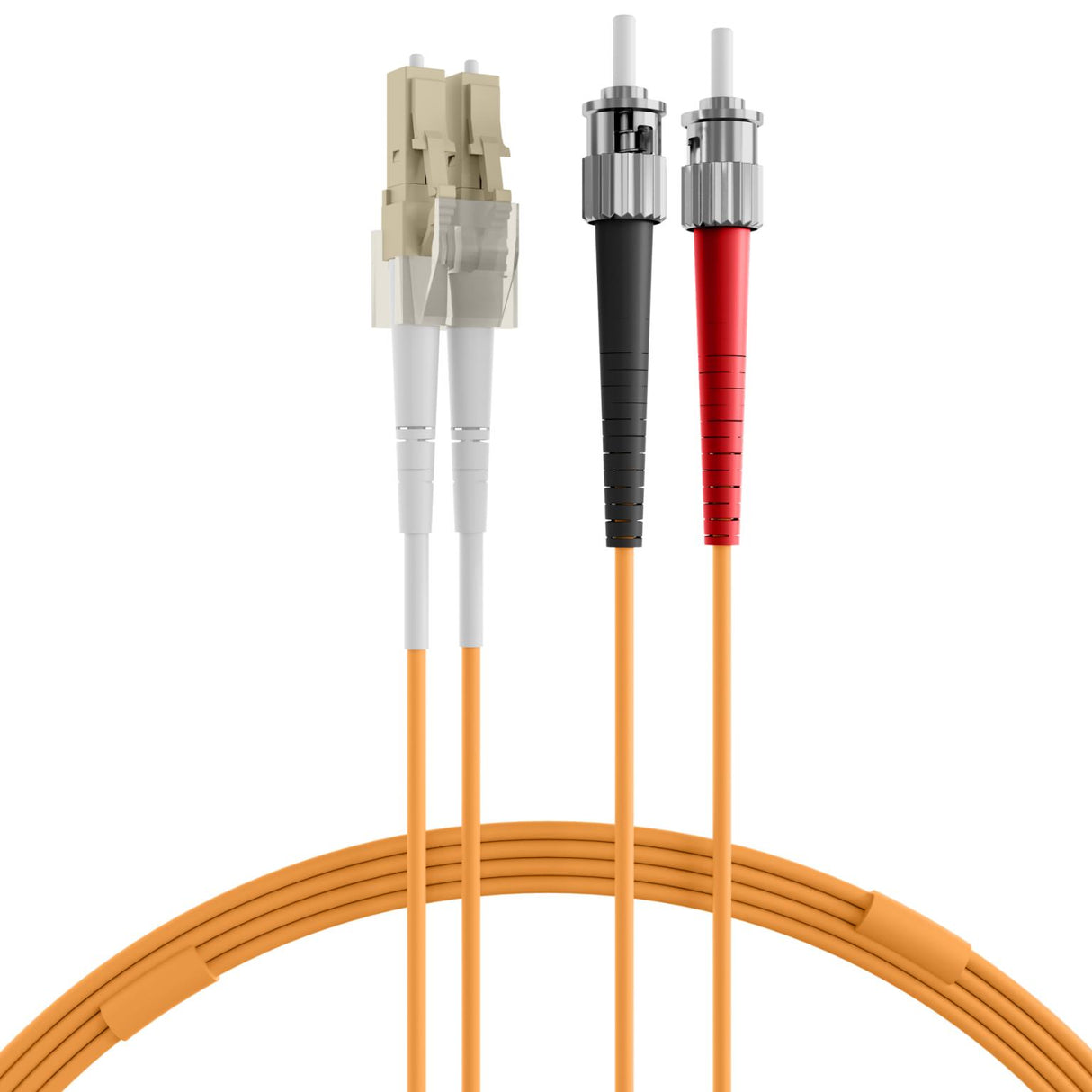

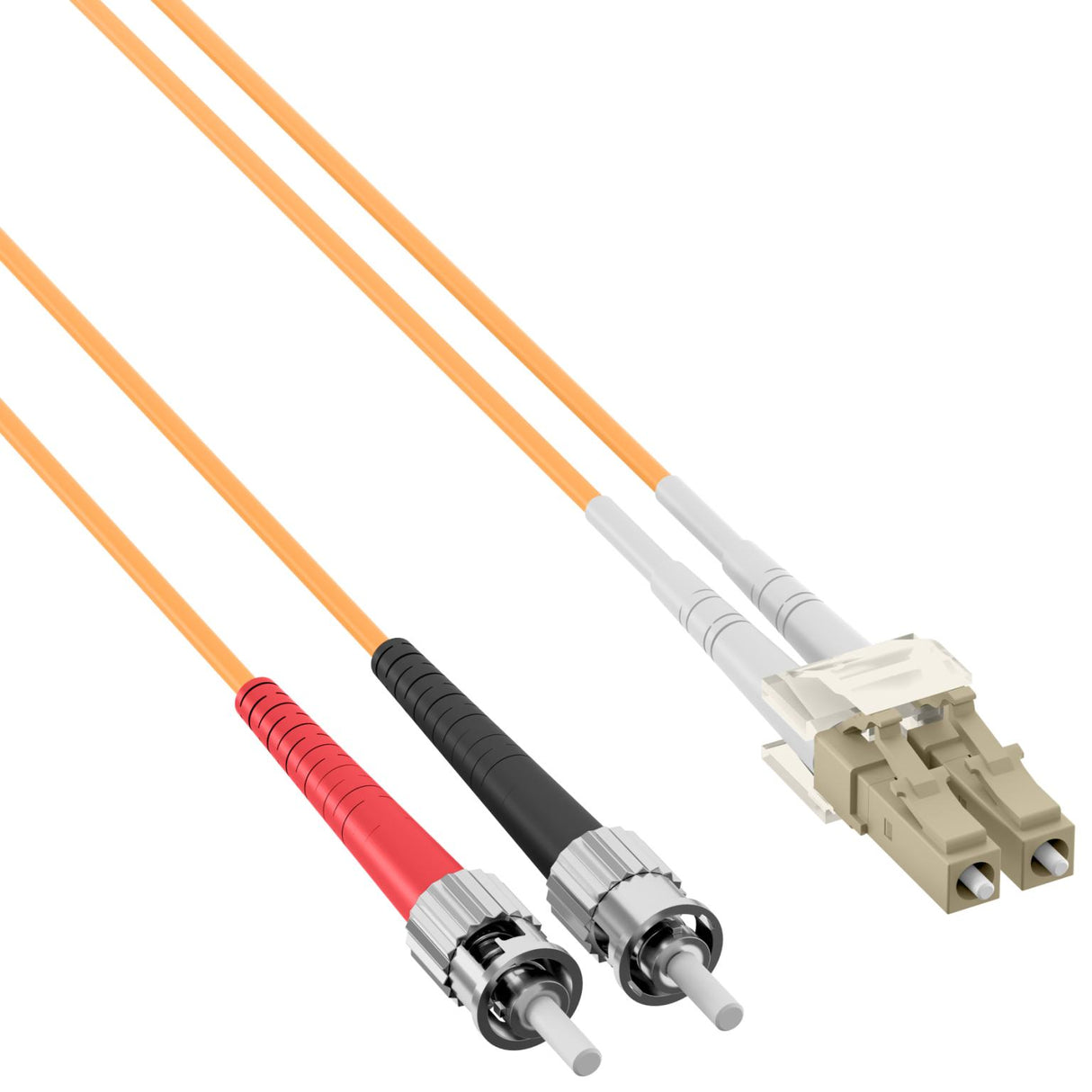

Fiberoptisk kabel - lc st - om2

Dette fiberoptiske patchkabel er beregnet til at lave en kort forbindelse mellem et passivt fiberoptisk interface og en aktiv netværksport i et struktureret kabelmiljø i henhold til ISO IEC 11801. Kablet er designet som en dupleksforbindelse med LC-duplex- og ST-stik og er velegnet til multimode OM2-applikationer. Tilslutningen er en LC-ST fiberoptisk forbindelse og er velegnet til brug med standard fiberoptisk udstyr såsom switche, mediekonvertere og patchpaneler. LSZH-kappen gør kablet velegnet til installationer, hvor der kræves lav røgudvikling og halogenfrit materiale. Specifikationer • Kabeltype fiberoptisk patch-kabel • Duplex-version til samtidig transmission og modtagelse • Fibertype multimode 50/125 µm • Kategori OM2 • Antal fibre 2 • Konnektorside 1 LC duplex • Konnektorside 2 ST • Konnektorstandard IEC 61754-20 og IEC 61754-materiale c ferulermic • Connector-finish • Ferulermic Kabeltype I-V(ZN)H • Kabeldiameter 2,0 mm • Kappemateriale LSZH • Kappekonstruktion zip-twin • Kappefarve orange • Trækaflastning aramidgarn med påsat knækbeskyttelse • Maksimal trækkraft 160 N • Bøjningsradius dynamisk 20× OD • Bøjningsradius statisk til 7× OD−20 • Driftstemperatur til 7× 0 °C • Driftstemperatur 85 °C • Kvalitetsklasse multimode A/1 • EMI-immunitet fuldstændig immunitet over for elektrisk og elektromagnetisk interferens • Teststatus 100 % testet med individuel målerapport IEC-standarder • IEC 60793-2-specifikation af fiberoptisk kerne og fiberstruktur • IEC 60793-2-10 definition af OM2-fiber-definition IEC 42017-grænseflade-type A42017-grænseflade • 5-forbindelsestype A42017-interface. • IEC 61754-2 definition af ST-konnektorinterface • IEC 61753-222-2 ydeevneklasse A/1 for multimode-stik • IEC 60754-1 halogenfri egenskaber • IEC 61034-1 lav røgudvikling EN-standarder • EN 50265-2-1 af 5 kabelkappe267 EN flammehæmmende adfærd- 367 EN halogenfri kappematerialer Begrebsforklaring • LC-ST fiberoptisk forbindelse med et LC-stik på den ene side og et ST-stik på den anden side • Dupleks to separate fiberoptiske fibre, hvor den ene fiber transmitterer og den anden modtager • Multimode 50/125 µm fiberoptisk type til korte til mellemlange afstande inden for bygninger • OM2 optic multimode type IEC2 multimode i henhold til IEC 2003 A1a.1 til struktureret kabling • LSZH kappemateriale med lav røgudvikling og uden halogenholdige stoffer • Keramisk ferrule præcisionsholder, der holder fiberoptikken præcist centrer for stabil signaltransmission • EMI immunitet signaltransmission via lys uden at blive påvirket af elektriske strømme og magnetiske felter • Bøjningsradius minimum kabelkrumning • Bøjning radius minimum kabel krumning for at forhindre mikrobøjning statisk bøjning og yderligere mikrobøjning statisk bøjning installeret og fast • Bøjningsradius dynamisk minimum bøjning under installation eller bevægelse af kablet • A/1 kvalitetsklasse kvalitetsklasse for multimode konnektorer med strenge tolerancer • I-V(ZN)H kabeltype Europæisk betegnelse for halogenfrit fiberoptisk kabel til indendørs installationer Generel forklaring af fiberoptiske kabler • LC kompakt fiberoptisk stik med snap-optic-stik med snap-optic-lås til højports-rektangulært fiberlås • SC-konnektor patchpaneler • ST cirkulært fiberoptisk stik med bajonetlås til ældre installationer • E2000 fiberoptisk stik med beskyttende dæksel for lav refleksion og ekstra sikkerhed • MPO / MTP multifiberoptisk stik til høj fibertæthed i datacentre • Simplex enkeltfiber til datatransmission i én retning • Duplex to fiberoptik til samtidig kommunikation i begge typer fiberoptiske bygningsretninger til samtidig kommunikation i begge type fiberoptiske bygningsretninger • Single-mode fiberoptisk fiberoptisk type til lange afstande og backboneforbindelser Forklaring af OM-kategorier • OM1 multimode fiberoptik 62,5/125 µm egnet op til ca. 275 m ved 1 Gb og ca. 33 m ved 10 Gb • OM2 multimode fiberoptisk 50/125 µm egnet op til ca. 550 m ved 1 Gb og ca. 82 m ved 10 Gb • OM3 laseroptimeret op til ca. 100 m ved 40 Gb og ca. 100 m ved 100 Gb • OM4 forbedret laseroptimeret multimode-fiber velegnet til op til ca. 400 m for 10 Gb og ca. 40 Gb, designet til samtidig transmission over flere korte bølgelængder indendørs én multimode fiber i henhold til kortbølgelængdedelingsmultipleksing Stil et produktspørgsmål
