Koaksialkabel

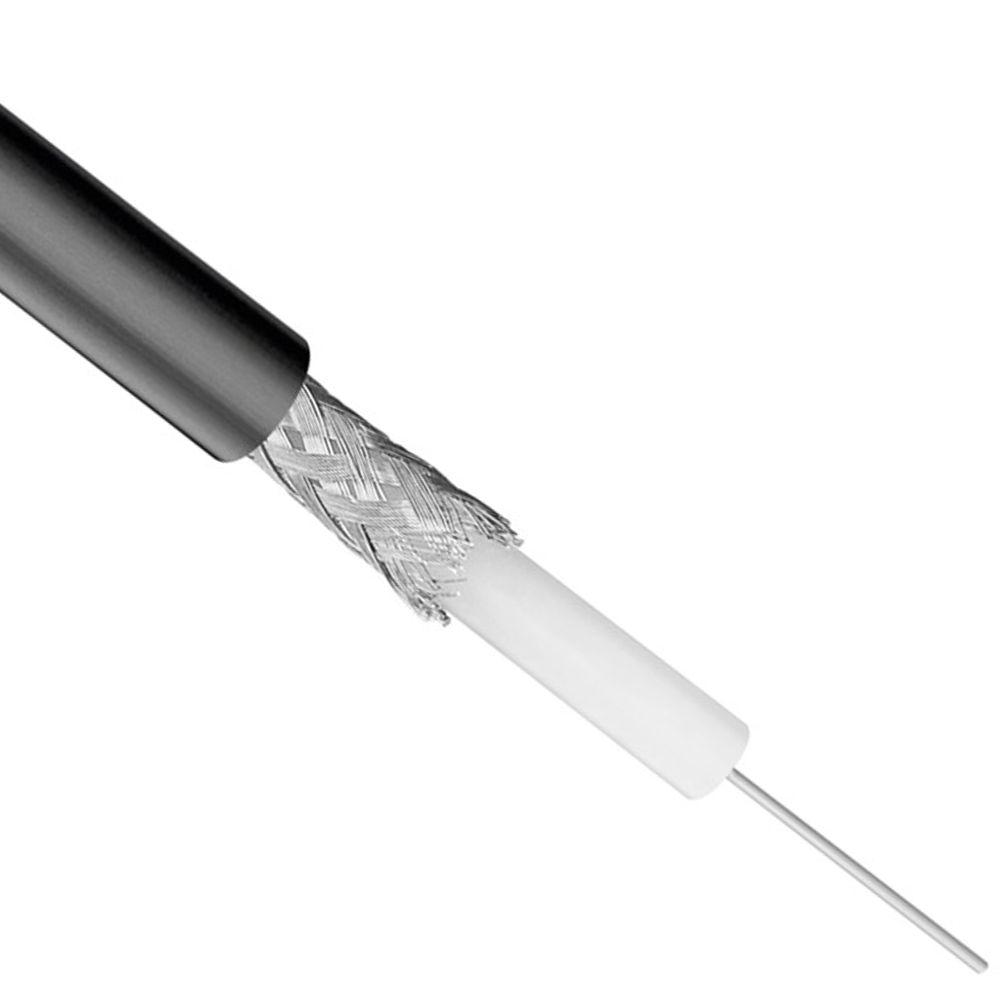

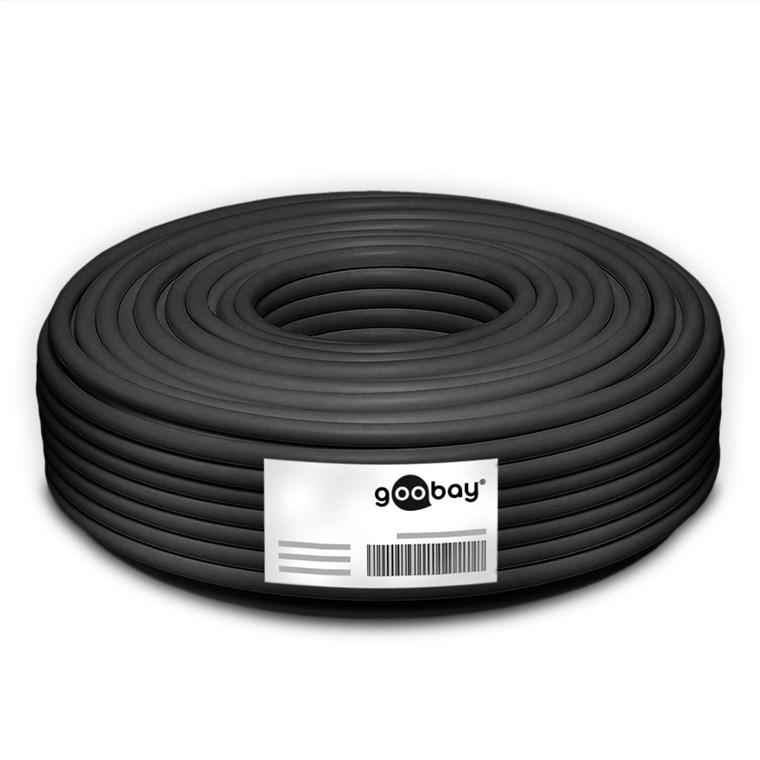

Denne koaksialkabel RG59-type er beregnet til 75 Ω A/V, CCTV og grundlæggende SAT- og kabelinstallationer inden for DVB-systemer. Kablet har en impedans på 75 Ω, en skærmstørrelse på cirka 80 dB og er udstyret med dobbelt skærmning. Den fleksible konstruktion med 6,2 mm udvendig diameter gør installation i rør og kabelkanaler let. Kablet overholder CPR (EN 50575) brandklasse Eca og er velegnet til permanent installation indendørs. Leveres som kabelring, længde 100 meter. Specifikationer • Kabeltype RG59 type • Impedans 75 Ω (±3 Ω) • Afskærmningsklasse Standard digital installation • dB værdi ca. 80 dB • Afskærmningstype 1 Folie (aluminium) 9 µm Al / 15 µm PET / 9 µm Al, bredde 14 mm • Afskærmningstype 2 Flettet kappe (aluminium) 128x (16×8×0,12 mm), stigning 28,8 mm • 0,8 mm diameter • 0 CS0 indvendig • 0,8 mm • C. Dielektrisk Solid PE, 3,7 mm • Udvendig diameter 6,15–6,2 mm • Brandklasse CPR Eca (EN 50575) • Nominel spænding 30 V • DC modstand indre leder 216 Ω/km • DC skærmmodstand 32 Ω/km • Udbredelseshastighed 67% • Returtab ≥5 MHz -1 • 5 dB5 °C (0) MHz til 70 °C • Godkendelser CE • Længde 100 meter Dæmpning (maks. dB/100 m) • 50 MHz – 8,5 dB • 100 MHz – 11,8 dB • 200 MHz – 16,5 dB • 450 MHz – 26,0 dB • 8000 dB – 3 MHz • 8000 dB – 3 MHz. 1000 MHz – 39,5 dB Anvendelse Velegnet til tilslutning eller udvidelse af overvågningskameraer (CCTV), analoge videosignaler og grundlæggende antenneforbindelser. På grund af den relativt lille ydre diameter og fleksible struktur er kablet nemt at bruge i eksisterende installationer og patchapplikationer. Forklaring af anvendte udtryk DVB Digital tv-standard for satellit, kabel og ether. Velegnet til modtagelse af Full HD (1080p), Ultra HD 4K og 8K via DVB-installationer; opløsning afhænger af det leverede signal. Impedans (75 Ω) Karakteristisk modstand for koaksialsystemet; 75 Ω bruges i tv- og videosystemer til at begrænse refleksioner og signaltab. Afskærmning Kombinationen af ​​aluminiumsfolie og flettet kappe begrænser stråling fra eksterne signaler og reducerer interferens i digitale og analoge videosignaler. CPR / EN 50575 Europæisk brandklassificering for kabler i fast installation. Brandklasse Eca opfylder minimumskravene til brandsikkerhed i bygninger. CCS Stålkerne med kobberbelægning; påføres ved højere frekvenser, hvor ledning hovedsageligt finder sted ved overfladen. Generel forklaring af koaksialkabel Et koaksialkabel består af en central indre leder, et dielektrikum, et eller flere afskærmningslag og en beskyttende ydre kappe. Denne struktur sikrer kontrolleret signalledning med minimal stråling og lav dæmpning. RG58-typen er et 50 Ω-kabel med en ydre diameter på ca. 5 mm til RF- og måleapplikationer. RG59-typen er et 75 Ω-kabel med mindre diameter og højere fleksibilitet, velegnet til grundlæggende tv- og CCTV-installationer. RG6-typen er et 75 Ω-kabel med en ydre diameter på ca. 7 mm til digitale DVB- og satellitapplikationer med lavere dæmpning over længere afstande. COAX9 er et 75 Ω kabel med en høj skærmningsværdi (normalt 100 dB, klasse A) og bruges i miljøer med øget elektromagnetisk belastning, såsom nær LTE og 5G signaler. Stil et produktspørgsmål
