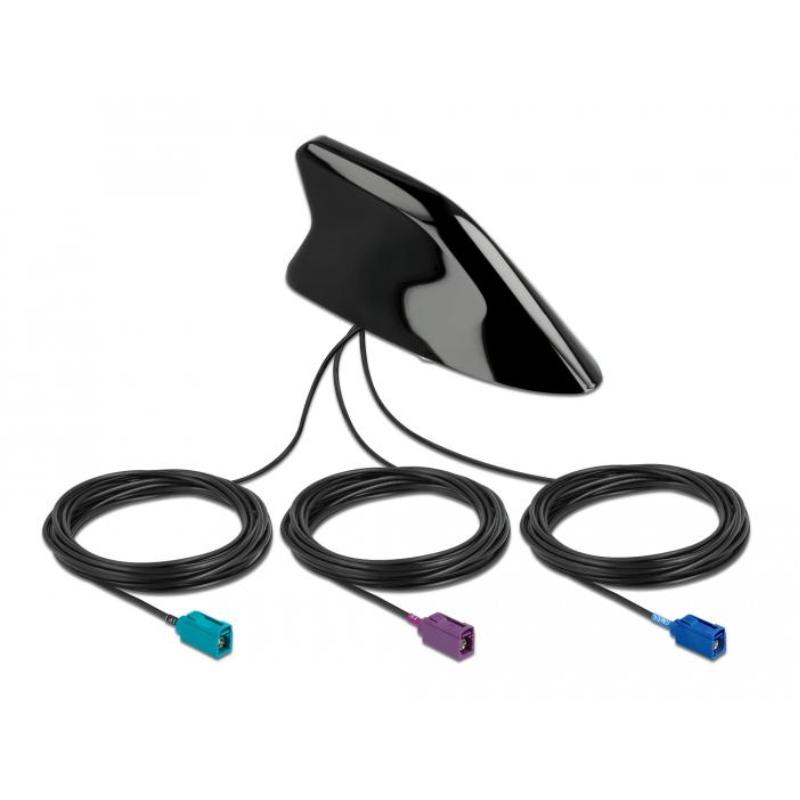

Imp multi-bånd antenne

Denne multibånds hajfinneantenne er beregnet til montering på taget af et køretøj og kombinerer flere trådløse kommunikationssystemer i et hus. Antennen understøtter LTE, WLAN og GNSS (GPS og GALILEO) og kan bruges med køretøjssystemer som navigation, mobildata og trådløse netværk. Antennen har tre separate RF-forbindelser: et FAKRA D-stik til LTE, et FAKRA Z-stik til WLAN og et FAKRA C-stik til GNSS-signaler. Den mekaniske kodning af FAKRA-stikkene sikrer, at hver forbindelse kun kan tilsluttes med det korrekte kabel. Den integrerede GNSS patch-antenne modtager satellitsignaler fra GPS L1 og GALILEO E1. For forbedret signalmodtagelse er en LNA-forstærker integreret med en forstærkning på 28 dBi og en lav støjfaktor. Antennen understøtter også LTE-frekvensbånd på 698 – 960 MHz og 1710 – 2690 MHz og et WLAN-frekvensbånd på 2,4 GHz. Dette gør det muligt at bruge antennen til mobile dataforbindelser og trådløse netværksapplikationer. Huset har et aerodynamisk hajfinnedesign og er lavet af ABS-plast. Takket være IP67-beskyttelsesklassen er antennen velegnet til brug udenfor på køretøjer og er modstandsdygtig over for støv og vand. Specifikationer • Produkttype Multibånds antenne til køretøjer • Brand Delock • Stik LTE FAKRA D-stik (hun) • Stik WLAN FAKRA Z-stik (hun) • Stik GNSS FAKRA C-stik (hun) • LTE-frekvens 698 – 960 MHz / 1710 – 2690 frekvens dBi forstærkning • LTE frekvens dBi frekvens • LTE. 2400 – 2483,5 MHz • WLAN-antenneforstærkning 3,0 dBi • GNSS-frekvens 1575,42 MHz (GPS L1 / GALILEO E1) • GNSS-antenneforstærkning 2 dBi • LNA-forstærkning 28 dBi • Støjfaktor < 2,0 dB • /VWR < 13,0 afhængigt af bånd 50 Ohm • Polarisering LTE/WLAN lineær, GNSS RHCP • Forsyningsspænding 3,0 – 5,0 V • Strømforbrug < 15 mA • Driftstemperatur -40 °C til 85 °C • Hus ABS • Kabeltype RG-174 • Kabellængde ca. 3 m • Beskyttelsesklasse IP67 • Mål ca. 182 × 69 × 70 mm Forklaring af anvendte udtryk GNSS GNSS står for Global Navigation Satellite System og inkluderer satellitnavigationssystemer såsom GPS og GALILEO. GPS L1 GPS L1 er en navigationsfrekvens for GPS-satellitter med en frekvens på 1575,42 MHz. GALILEO E1 GALILEO E1 er den europæiske satellitnavigationsfrekvens, der kan sammenlignes med GPS L1. LTE LTE (Long Term Evolution) er en mobilkommunikationsstandard for 4G-dataforbindelser. WLAN WLAN (Wireless Local Area Network) er et trådløst netværk, ofte kendt som WiFi. LNA LNA (Low Noise Amplifier) ​​er en forstærker, der forstærker svage antennesignaler med minimal støj. VSWR VSWR (Voltage Standing Wave Ratio) angiver, hvor godt en antenne er tilpasset transmissionslinjen. dBi dBi er en enhed, der angiver forstærkningen af ​​en antenne sammenlignet med en isotrop antenne. Polarisering Polarisering beskriver den retning, som et radiosignal sendes i. RHCP RHCP (Right Hand Circular Polarization) er en cirkulær polarisering, der almindeligvis bruges i satellitnavigation. Frekvensbånd Et frekvensbånd er et specifikt område af radiofrekvenser, der bruges til trådløs kommunikation. GHz GHz (gigahertz) er en frekvensenhed svarende til en milliard vibrationer i sekundet. MHz MHz (megahertz) er en frekvensenhed svarende til en million vibrationer pr. sekund. Impedans Impedans er den elektriske modstand for AC-signaler i RF-systemer. Mange antenne- og koaksialsystemer fungerer med 50 ohm. IP67 IP67 betyder, at en enhed er fuldstændig støvtæt og midlertidigt vandtæt. RG-174 RG-174 er et tyndt koaksialkabel, der almindeligvis bruges til RF-signaler og antenneforbindelser. ABS ABS er en stærk plast, der ofte bruges til elektroniske huse. FAKRA FAKRA stik er koaksiale RF stik til radiofrekvensforbindelser i køretøjer. FAKRA-typer • FAKRA A – sort – RF-forbindelse / radio • FAKRA B – cremefarvet – GSM / telematik • FAKRA C – blå – GPS-antenne • FAKRA D – bordeaux / lilla – satellitradio • FAKRA E – grøn – GSM / LTE • FAKRA F – brun – RF-kommunikation • FAKRA G – grå – FAKRA HAKRF-signalsystemer • FAKRA HAKRF-signalsystemer • FAKRA HAKRA-signalsystemer – beige – radioantenne • FAKRA K – gul / karry – RF kommunikation • FAKRA L – rød – RF kommunikation • FAKRA M – orange – digital radio / DAB • FAKRA Z – vandblå – universel nøglekodning Stil et produktspørgsmål
