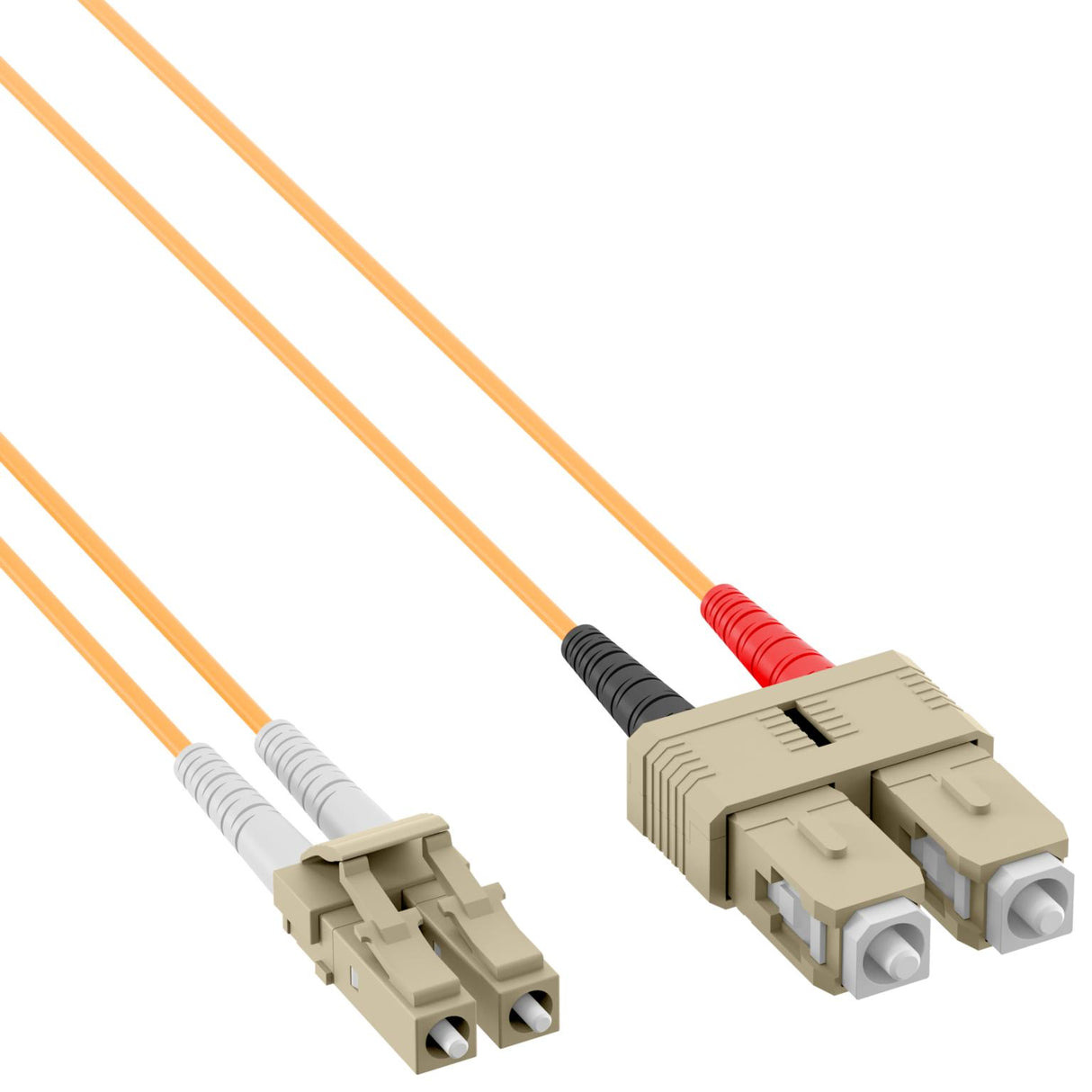

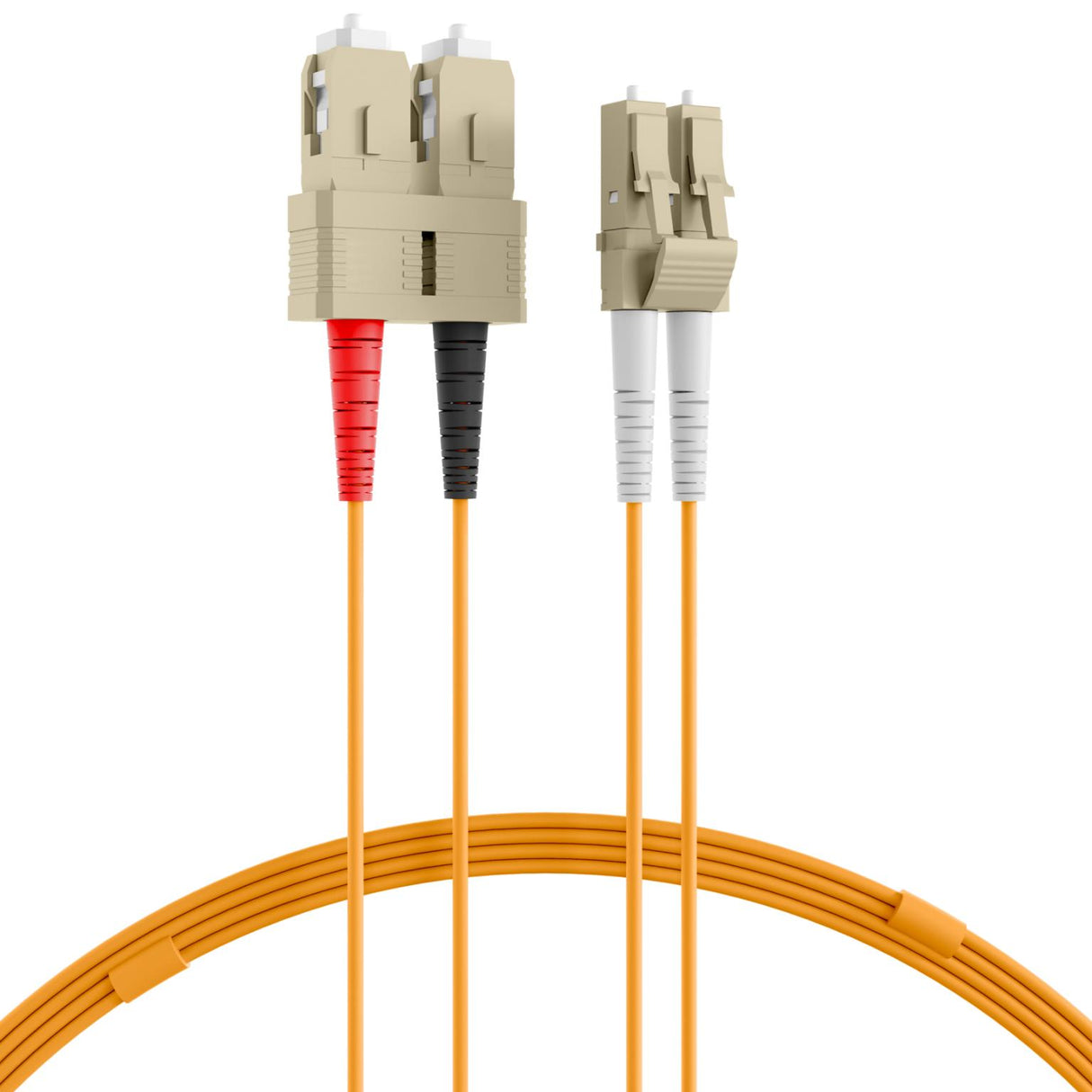

E-vision fiberoptisk kabel - multimode - om2

Dette fiberoptiske patchkabel er beregnet til at lave en kort forbindelse mellem et passivt fiberoptisk interface og en aktiv netværksport i et struktureret kabelmiljø i henhold til ISO IEC 11801. Kablet er designet som en dupleksforbindelse med LC-duplex og SC-duplex stik og er velegnet til multimode OM2 applikationer. Tilslutningen er en LC-SC fiberoptisk forbindelse og er velegnet til brug med standard fiberoptisk udstyr såsom switche, mediekonvertere og patchpaneler. LSZH-kappen gør kablet velegnet til installationer, hvor der kræves lav røgudvikling og halogenfrit materiale. Specifikationer • Kabeltype fiberoptisk patchkabel • Dupleksversion til samtidig transmission og modtagelse • Fibertype multimode 50/125 µm • Kategori OM2 • Antal fibre 2 • Stikside 1 LC duplex • Stikside 2 SC duplex • Stikstandard IEC 61754-20 og Stikmateriale IEC 417 • Stikmateriale ferrule • Kabeltype I-V(ZN)H • Kabeldiameter 2,0 mm • Kappemateriale LSZH • Skedekonstruktion zip-twin • Skedefarve orange • Trækaflastning aramidgarn med påsat kinkbeskyttelse • Maksimal trækkraft 160 N • Bøjningsradius dynamisk 20× OD • Bøjningsradius OD2 statisk 10×0 lagringstemperatur • − 0 °C −20 til 85 °C • Kvalitetsklasse multimode A/1 • EMI-immunitet fuldstændig immunitet over for elektrisk og elektromagnetisk interferens • Teststatus 100 % testet med individuel målerapport IEC-standarder • IEC 60793-2 specifikation af fiberoptisk kerne og fiberstruktur • IEC 60793-2-10 type definition af IEC1a217 fiberdefinition af IEC1a217 fiberdefinition af OM217. LC-konnektorinterface • IEC 61754-4 definition af SC-konnektorinterface • IEC 61753-222-2 ydeevneklasse A/1 for multimode-konnektorer • IEC 60754-1 halogenfri egenskaber • IEC 61034-1 lavrøg EN-standarder • EN 50265-2-1 flammehæmmende adfærd • EN 50265-2-1 50267-2-3 halogenfrie kappematerialer Begrebsforklaring • LC-SC fiberoptisk forbindelse med et LC-stik på den ene side og et SC-stik på den anden side • Duplex to separate fiberoptikker, hvor den ene fiber transmitterer og den anden modtager • Multimode 50/125 µm fiberoptisk type til korte til mellemlange bygningsmaterialer med kappe- og kappe-indbygning • LHZ-indbygningsmateriale med kort til mellemlang afstand. stoffer • Keramisk ferrule-præcisionsholder, der præcist centrerer fiberoptikken for stabil signaltransmission • EMI-immunitetssignaltransmission via lys uden interferens af elektriske strømme og magnetiske felter • Bøjningsradius minimum kabelkrumning for at forhindre yderligere dæmpning og fiberskade • Bøjningsradius statisk minimum bøjning efter at kablet er blevet installeret og fastgjort • Bøjningsradius, dynamisk minimums bevægelse af kablet/1 bevægelsesklasse, tilslutningsklasse a multimode-kvalitet. med strenge tolerancer • I-V(ZN)H kabeltype Europæisk betegnelse for halogenfrit fiberoptisk kabel til indendørs installationer Generel forklaring af fiberoptiske kabler • LC kompakt snap-lock fiberoptisk stik til høj porttæthed • SC rektangulært fiberoptisk stik med push-pull låsning til patchpaneler • ST cirkulært fiberoptisk fiberoptisk stik • ST cirkulært fiberoptisk stik til installation E2 stik med beskyttelseshætte for lav refleksion og ekstra sikkerhed • MPO / MTP multi-fiberoptisk stik til høj fibertæthed i datacentre • Simplex enkelt fiber til datatransmission i én retning • Duplex to fibre til samtidig kommunikation i begge retninger • Multimode fiberoptisk fibertype til korte til mellemlange afstande indendørs bygninger • Singlemode fiberoptisk fiberoptisk type tilslutning af 1OM-type til langdistance- og backbone-forbindelse af 1OM multimode fiberoptisk 62,5/125 µm velegnet til op til ca. 275 m ved 1 Gb og ca. 33 m ved 10 Gb • OM2 multimode fiberoptisk 50/125 µm egnet op til ca. 550 m ved 1 Gb og ca. 82 m ved 10 Gb • OM3 laseroptimeret multimode fiberoptik egnet op til ca. 300 m ved 10 Gb, ca. 100 m ved 40 Gb og ca. 400 m ved 10 Gb og ca. 150 m ved 40 Gb • OM5 bredbånds multimode-fiber med en 50/125 µm kerne, velegnet til op til ca. 400 m ved 10 Gb og ca. spørgsmål
