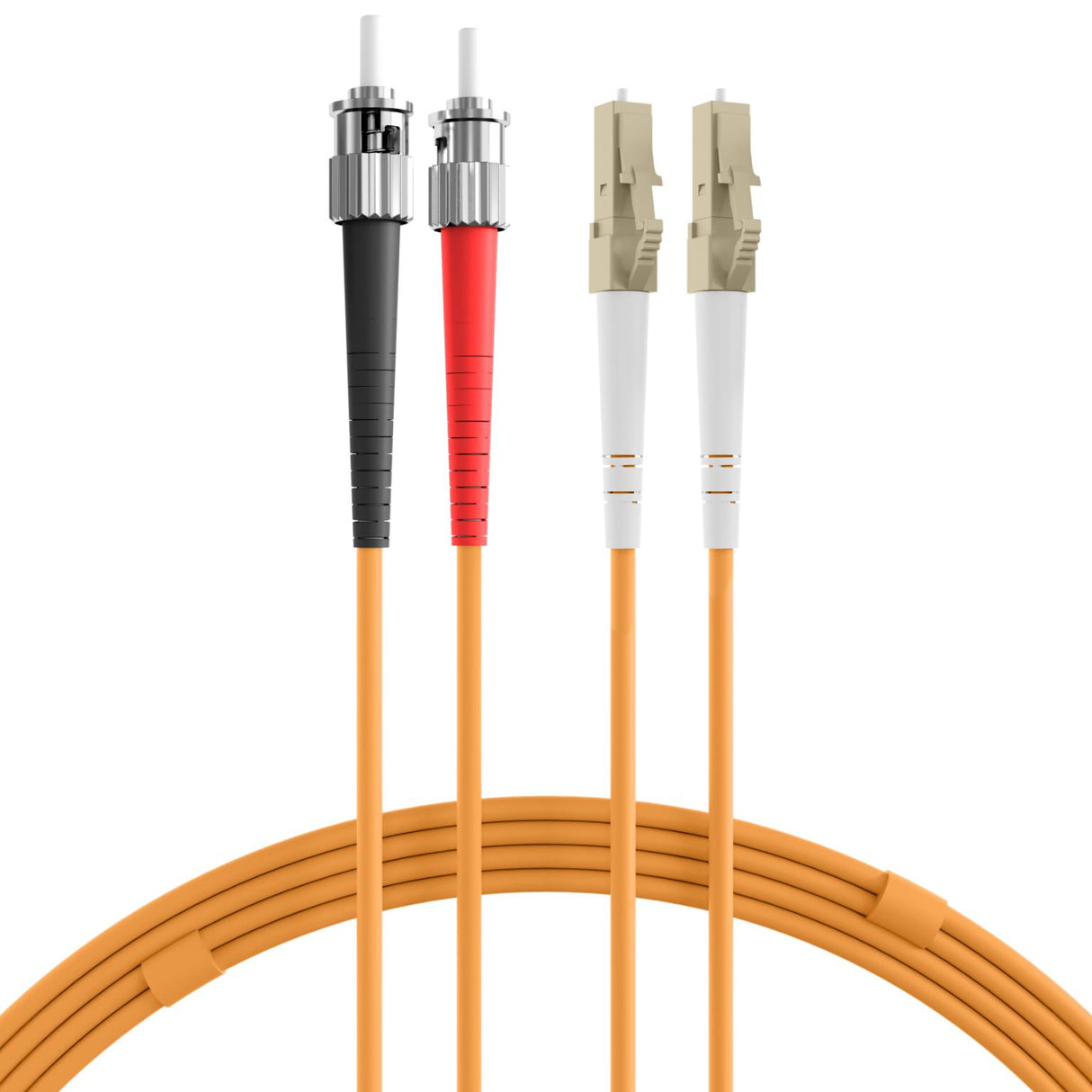

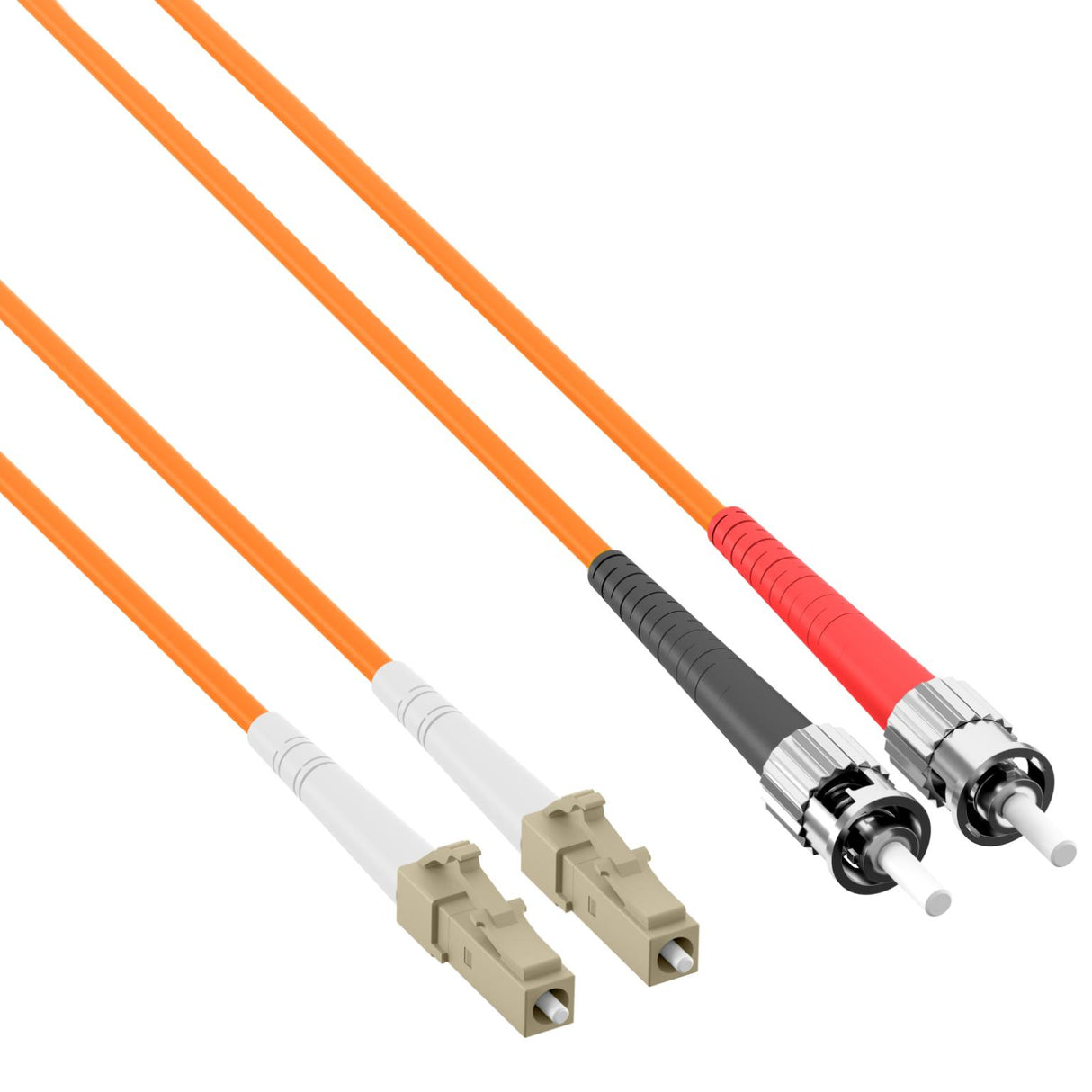

E-vision fiberoptisk kabel - lc st - om1

Dette fiberoptiske patchkabel er beregnet til at lave en kort forbindelse mellem et passivt fiberoptisk interface og en aktiv netværksport inden for et struktureret kabelmiljø i henhold til ISO IEC 11801. Kablet er designet som en dupleksforbindelse med LC-duplex og ST stik og er velegnet til multimode OM1 applikationer. Tilslutningen er en LC-ST fiberoptisk forbindelse og er velegnet til brug med standard fiberoptisk udstyr såsom switche, mediekonvertere og patchpaneler. LSZH-kappen gør kablet velegnet til installationer, hvor der kræves lav røgudvikling og halogenfrit materiale. Specifikationer • Type af kabel fiberoptisk patch-kabel • Duplex version til samtidig transmission og modtagelse • Fibertype multimode 62,5/125 µm • Kategori OM1 • Antal fibre 2 • Stikside 1 LC duplex • Stikside 2 ST • Stik standard IEC 61754-20 og IEC 61754-20 og I4EC 617r-materiale til konnektor • Ferule5-PC-finish • Kabeltype I-V(ZN)H • Kabeldiameter 2,0 mm • Kappemateriale LSZH • Kappekonstruktion zip-twin • Skedefarve orange • Trækaflastning aramidgarn med påsat kinkbeskyttelse • Maksimal trækkraft 160 N • Bøjningsradius dynamisk 20× OD • Bøjningsradius statisk til 10× OD−20 Driftstemperatur 10× OD−20 • Opbevaringstemperatur 10× OD−20 til 85 °C • Kvalitetsklasse multimode A/1 • EMI-immunitet fuldstændig immunitet over for elektrisk og elektromagnetisk interferens • Teststatus 100 % testet med individuel målerapport IEC-standarder • IEC 60793-2-specifikation af fiberoptisk kerne og fiberstruktur • IEC 60793-2-10 definition af OM5-grænseflade type A217 • IEC 60793-2-10 definition af OM5 interface type A 21b IEC 61754-2 definition af ST-konnektorinterface • IEC 61753-222-2 ydeevneklasse A/1 for multimode-konnektorer • IEC 60754-1 halogenfri egenskaber • IEC 61034-1 lav røgudvikling EN-standarder • EN 50265-2-1 flammefri opførsel af halogenhæmmende 50265-2-1 •- 50265-2-1 flammehæmmende opførsel af halogen27en kabel kappematerialer Begrebsforklaring • LC-ST fiberoptisk forbindelse med et LC-stik på den ene side og et ST-stik på den anden side • Duplex to separate fiberoptiske fibre, hvor den ene fiber transmitterer og den anden modtager • Multimode 62,5/125 µm fiberoptisk type med større kerne til ældre multimode-installationer • Låse-beholder-fremkaldende materiale med lavt røg-containing-materiale med lavt røgbeholder og stof. ferrul-præcisionsholder, der præcist centrerer fiberoptikken til stabil signaltransmission • EMI-immunitetssignaltransmission via lys uden påvirkning af elektriske strømme og magnetiske felter • Bøjningsradius minimum kabelbøjning for at forhindre yderligere dæmpning og fiberskade • Bøjningsradius statisk minimum bøjning efter at kablet er blevet installeret og sikret • Bøjningsradius dynamisk minimumsbøjning under installation eller multimode-kvalitetsforbindelser til kablets klasse A/Multi-bevægelser • I-V(ZN)H kabeltype Europæisk betegnelse for halogenfrit fiberoptisk kabel til indendørs installationer Generel forklaring af fiberoptiske kabler • LC kompakt fiberoptisk stik med snaplås til høj porttæthed • SC rektangulært fiberoptisk stik med push-pull-låsning til patchpaneler • ST cirkulært fiberoptisk stik med bajonetlås til E200-beskyttet fiberoptisk dæksel til E200-beskyttet fiberoptisk dæksel. refleksion og ekstra sikkerhed • MPO / MTP multifiberkonnektor til høj fibertæthed i datacentre • Simplex enkeltfiber til datatransmission i én retning • Dupleks to fibre til samtidig kommunikation i begge retninger • Multimode fiberoptisk fibertype til korte til mellemlange afstande inden for bygninger • Singlemode fiberoptisk fiberoptisk type til lange afstande og backbone-forbindelser for 1 OM-kategorier Forklaring OM optiske fiberforbindelser 62,5/125 µm egnet til op til ca. 275 m ved 1 Gb og ca. 33 m ved 10 Gb • OM2 multimode fiberoptik 50/125 µm egnet op til ca. 550 m ved 1 Gb og ca. 82 m ved 10 Gb • OM3 laseroptimeret multimode fiber egnet op til ca. 300 m ved 10 Gb, ca. 100 m ved 40 Gb og ca. 10 Gb og ca. 150 m ved 40 Gb • OM5 bredbånds multimode fiber med en 50/125 µm kerne, velegnet til op til ca. 400 m ved 10 Gb og ca. 150 m ved 40 Gb, designet til samtidig transmission over flere korte bølgelængder i overensstemmelse med en kort opdelt multi-bølge bølgelængde-fiber.
