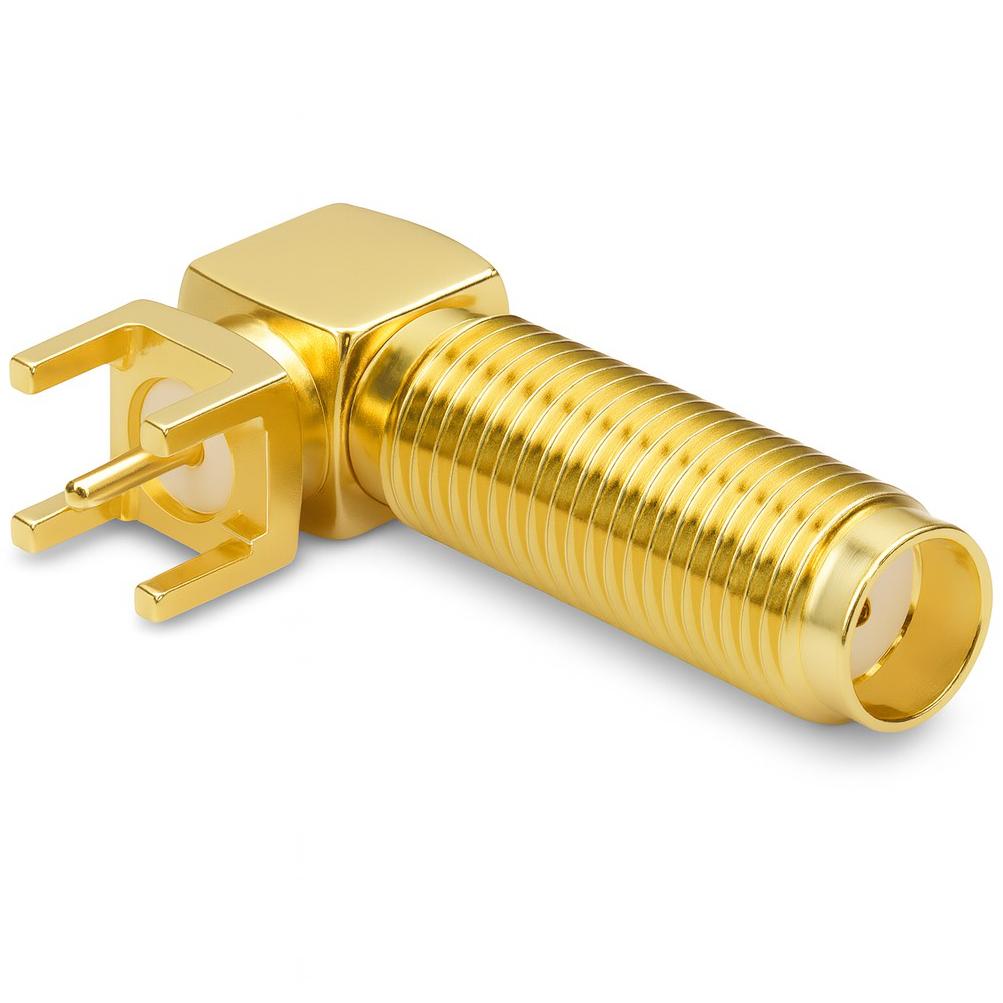

Abi SMA stik

Dette SMA-stik fra Delock er beregnet til lodning på printkort inden for radiofrekvensapplikationer. På grund af designet til printmontering i en 90 graders vinkel er dette stik velegnet til situationer, hvor en kompakt og fast RF-forbindelse er påkrævet. Stikket er designet som et SMA-stik med 50 ohm impedans og er velegnet til brug i RF-moduler, måleudstyr og kommunikationselektronik. Konstruktionen er designet til montering på printplader med flere loddepunkter. Udgaven med en forgyldt messingstift, en PTFE-isolator og et forgyldt messinghus er velegnet til applikationer, hvor elektrisk stabilitet og temperaturmodstand er vigtig. Konnektoren bruges i faste elektroniske samlinger. Anvendelser • PCB-montering af SMA-forbindelser i RF-elektronik • RF- og måleudstyr • Kommunikations- og sendemoduler • Teknisk og industriel elektronik Specifikationer & funktioner • Stiktype: SMA-stik 90 grader • Montering: Lodning på printplade • Impedans: 50 Ohm • Frekvensområde: 0 til 6 GHz: VSPT FEs: • 5 GHz: 0 til 6 GHz. Messing, forgyldt • Gevind: 1/4" - 36 UNS - 2A • Gevindlængde: 16 millimeter • Driftstemperatur: -55 °C til 165 °C • Nedbrudsspænding: 500V / 50Hz • Antal loddepunkter: 5 Forklaring af tilslutning SMA (SubMiniature-tilslutning med RF-50) er ofte brugt i kompakt udgave, RF-50. RF-elektronik, måleudstyr og kommunikationsudstyr Tilslutningen er velegnet til fast montering, hvor der kræves en mekanisk stabil og elektrisk konsistent RF-forbindelse
