Abi sma adapterstik

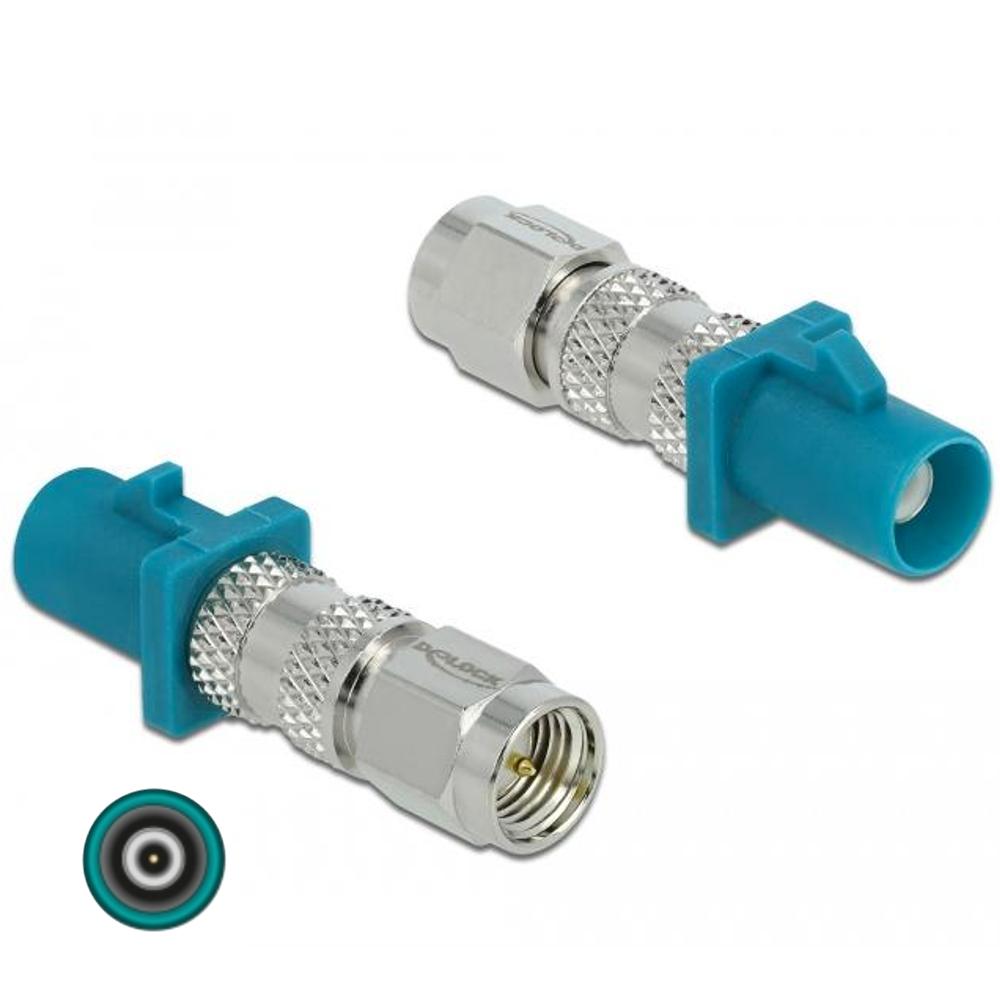

Denne FAKRA til SMA-adapter er beregnet til tilslutning af RF-komponenter i radiofrekvensinstallationer. Adapteren bruges til at forbinde udstyr med en FAKRA-forbindelse til udstyr, der bruger en SMA-forbindelse. Adapteren har et FAKRA Z-stik (han) på den ene side og et SMA-stik (han) på den anden side. FAKRA-stikket er designet i FAKRA Z-farvekoden (vandblåt / RAL 5021) i henhold til standard FAKRA-typerne. Adapteren består af en forgyldt fosforbronze kontaktstift, en PTFE isolator og en forniklet beryllium holdefjeder. Det ydre plasthus er lavet af PA66. Disse materialer sikrer gode elektriske egenskaber og en pålidelig forbindelse til RF-signaler. Specifikationer • Produkttype RF-adapter • Mærke Delock • Tilslutning 1 FAKRA Z-stik (han) • Tilslutning 2 SMA-stik (han) • FAKRA type Z (vandblå) • Impedans 50 ohm • Kontaktmateriale Fosforbronze, forgyldt • Isolator PTFE • Låsering Beryllium, nikkelbelagt hus ca. 33,0 × 11,0 × 9,5 mm Forklaring af anvendte udtryk PTFE PTFE (polytetrafluorethylen) er et elektrisk isolerende materiale, der almindeligvis anvendes i RF-stik. Materialet har gode elektriske egenskaber og forbliver stabilt ved høje frekvenser. PA66 PA66 (polyamid 66) er en ingeniørplast, der ofte bruges til konnektorhuse. Materialet er stærkt, slidstærkt og velegnet til applikationer i elektroniske og automobilsystemer. Phosphorus Bronze Phosphorus Bronze er en kobberlegering med god elektrisk ledningsevne og høj modstandsdygtighed. På grund af dette bruges det ofte til kontaktben i RF-stik. SMA SMA står for SubMiniature version A og er et skrubart koaksialstik til radiofrekvensforbindelser. SMA-stik bruges i RF-udstyr, antenner, måleudstyr og trådløse kommunikationssystemer. FAKRA Z FAKRA Z er en variant af FAKRA coax stikket med en vandblå farvekodning. Denne version har en universel mekanisk nøgle og kan bruges, når der ikke kræves nogen specifik FAKRA-kodning. FAKRA FAKRA-stik er koaksiale RF-stik, der bruges til radiofrekvensforbindelser. Konnektoren er baseret på SMB coax-standarden, men har et plasthus med mekanisk kodning og farvekodning. Dette sikrer, at forskellige stik ikke ved et uheld kan forbindes sammen. FAKRA stik fungerer generelt med en impedans på 50 ohm og understøtter frekvenser op til flere GHz. De bruges i antenne- og kommunikationssystemer som GPS, radio, LTE og 5G antenner. FAKRA-typer • FAKRA A – sort – RF-forbindelse / radio • FAKRA B – cremefarvet – GSM / telematik • FAKRA C – blå – GPS-antenne • FAKRA D – bordeaux / lilla – satellitradio • FAKRA E – grøn – GSM / LTE • FAKRA F – brun – RF-kommunikation • FAKRA G – grå – FAKRA HAKRF-signalsystemer • FAKRA HAKRF-signalsystemer • FAKRA HAKRA-signalsystemer – beige – radioantenne • FAKRA K – gul / karry – RF kommunikation • FAKRA L – rød – RF kommunikation • FAKRA M – orange – digital radio / DAB • FAKRA Z – vandblå – universel nøglekodning Stil et produktspørgsmål
