Abi fiberoptisk kabel - sc st - om2

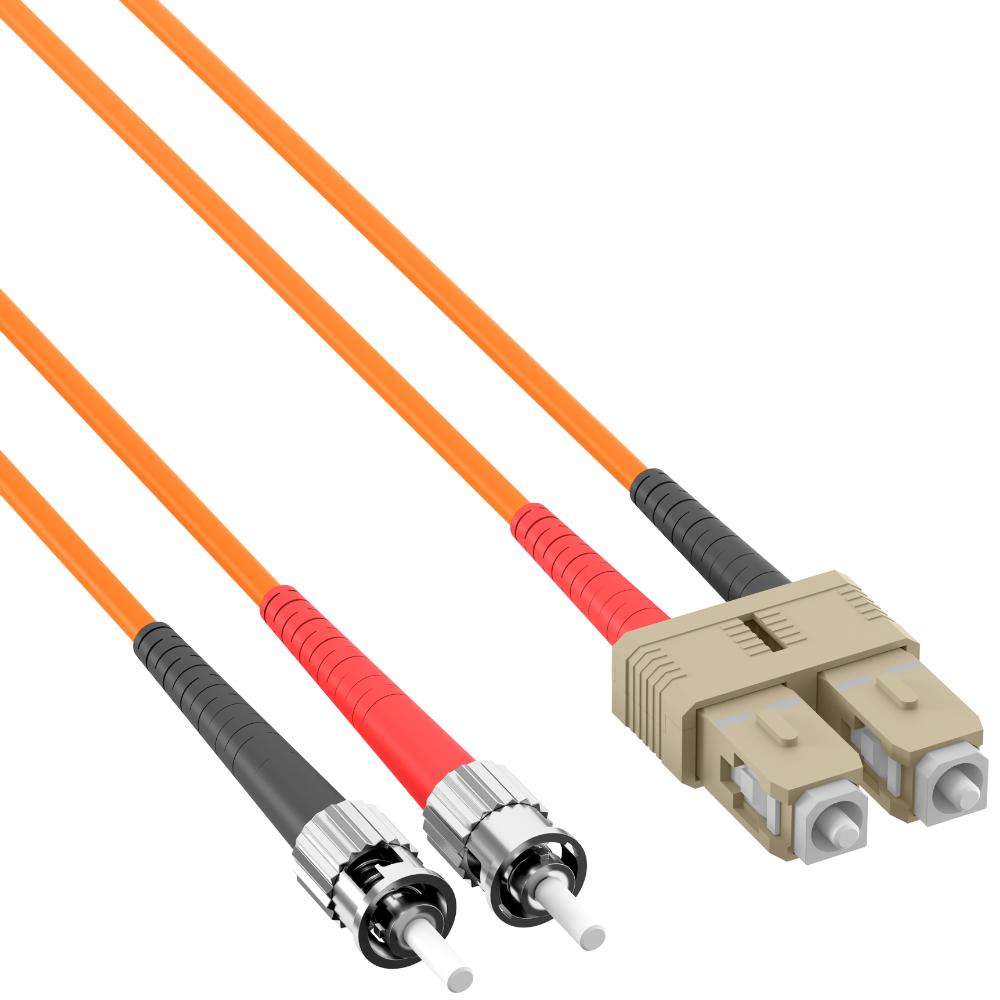

Dette fiberoptiske patchkabel er beregnet til at lave en kort forbindelse mellem et passivt fiberoptisk interface og en aktiv netværksport inden for et struktureret kabelmiljø i henhold til ISO IEC 11801. Kablet er designet som en dupleksforbindelse med et SC dupleksstik på den ene side og et ST stik på den anden side og er velegnet til multimode OM2 applikationer. Tilslutningen er en SC-ST fiberoptisk forbindelse og er velegnet til brug med standard fiberoptisk udstyr såsom switche, mediekonvertere og patchpaneler. LSZH-kappen gør kablet velegnet til installationer, hvor der kræves lav røgudvikling og halogenfrit materiale. Specifikationer • Kabeltype fiberoptisk patch-kabel • Duplex-version til samtidig transmission og modtagelse • Fibertype multimode 50/125 µm • Kategori OM2 • Antal fibre 2 • Konnektorside 1 SC duplex • Konnektorside 2 ST • Konnektorstandard IEC 61754-4 • Konnektorfinish UPC • Konnektormateriale C(Zeramic) I-H) Kabeldiameter 3,0 mm • Kedemateriale LSZH • Kedekonstruktion duplex zip-twin • Skedefarve orange • Trækaflastende aramidgarn med påsat knækbeskyttelse • Maksimal trækkraft 160 N • Bøjningsradius dynamisk 20× OD • Bøjningsradius statisk 10× OD • Driftstemperatur −20 til 7 °C • Kvalitetstemperatur −20 til 7 °C • Opbevaringstemperatur −20 til 7 °C multimode A/1 i henhold til IEC 61753-222-2 • EMI-immunitet fuldstændig immunitet over for elektrisk og elektromagnetisk interferens • Teststatus 100 % testet med individuel målerapport IEC-standarder • IEC 60793-2 specifikation af fiberoptisk kerne og fiberstruktur • IEC 60793-2-mode IEC fibertype definition af A1OM multimode IEC IEC. 61754-4 definition af SC-konnektorinterface • IEC 61753-222-2 ydeevneklasse A/1 for multimode-konnektorer • IEC 60754-1 halogenfri egenskaber • IEC 61034-1 lav røgudvikling EN-standarder • EN 50265-2-1 flammehæmmende2-1 flammehæmmende opførsel af ha-5 kabler 6-2 kappe-3 kappematerialer Begrebsforklaring • SC-ST fiberoptisk forbindelse med et SC stik på den ene side og et ST stik på den anden side • Duplex to separate fiberoptikker, hvor den ene fiber sender og den anden modtager • Multimode 50/125 µm fiberoptisk type med 50 µm kerne til transmission inden for bygningsinstallationer • OM2 type multimode-A-107 i henhold til IEC 216a-kategorien. • UPC lige polering af stikket for lavt indføringstab • LSZH kappemateriale med lav røgudvikling og uden halogenholdige stoffer • Keramisk ferrule præcisionsholder, der præcist centrerer fiberoptikken for stabil signaltransmission • EMI immunitetssignaltransmission via lys uden påvirkning af elektriske og elektromagnetiske felter • Bøjningsradius minimum kabelbeskadigelse/1-kvalitets-forbindelseskrumning/1-kvalitet for at forhindre ekstra kabel-krumning/1-kvalitet. med strenge tolerancer • I-V(ZN)H-kabeltype Europæisk betegnelse for halogenfrit fiberoptisk kabel til indendørs installationer • ISO/IEC 11801 international standard, der definerer strukturen, beskriver topologi og komponentlayout af strukturerede kabelsystemer til datakommunikationsnetværk i bygninger og campusser Generel forklaring af fiberoptiske fiberoptiske kabler med rektangulært lås • eller LC rektangulære fiberoptiske kabler med høj kliklås • fiberoptisk stik med push-pull lås til patchpaneler • ST cirkulært fiberoptisk stik med bajonetlås til ældre installationer • E2000® fiberoptisk stik med beskyttende dæksel for lav refleksion og ekstra sikkerhed • MPO / MTP multi fiberoptisk stik til høj fibertæthed i datacentre • Simplex enkelt fiberoptik til datatransmission to moden fiberoptik i begge retninger • Dupleks fiberoptik til datatransmission i én retning • Duplex fiberoptik i én retning • optisk fibertype til korte til mellemlange afstande i bygninger • Singlemode fiberoptisk fibertype til lang afstande og backbone-forbindelser Forklaring af OM-kategorier • OM1 multimode fiberoptik 62,5/125 µm velegnet til op til ca. 275 m ved 1 Gb og ca. 33 m for 10 Gb • OM2 multimode fiberoptik 50/125 µm velegnet til op til ca. 1250 m til ca. OM3 laseroptimeret multimode fiberoptik velegnet til op til ca. 300 m ved 10 Gb, ca. 100 m ved 40 Gb og ca. 100 m ved 100 Gb • OM4 forbedret laseroptimeret multimode fiber velegnet til op til ca. 400 m ved 10 Gb og ca. OM4, designet til transmission over flere korte bølgelængder inden for en fiber i henhold til SWDM Stil et produktspørgsmål
