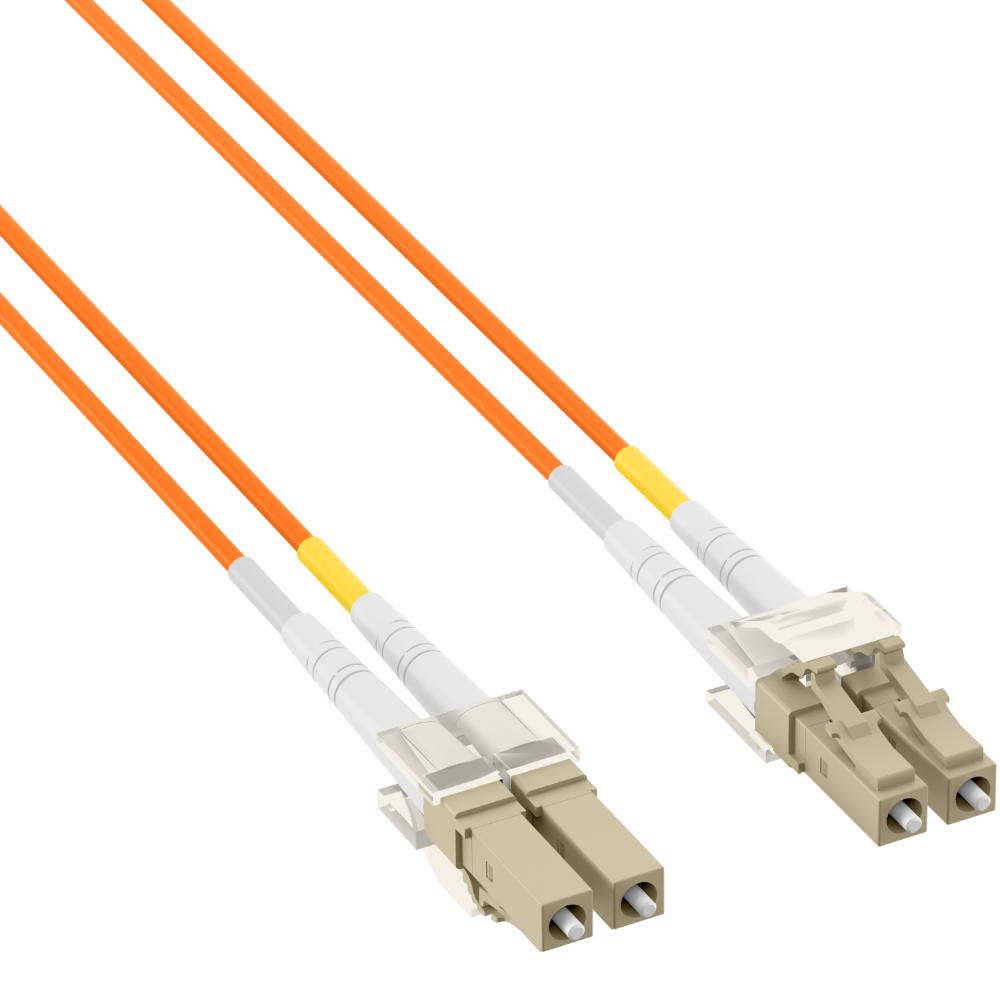

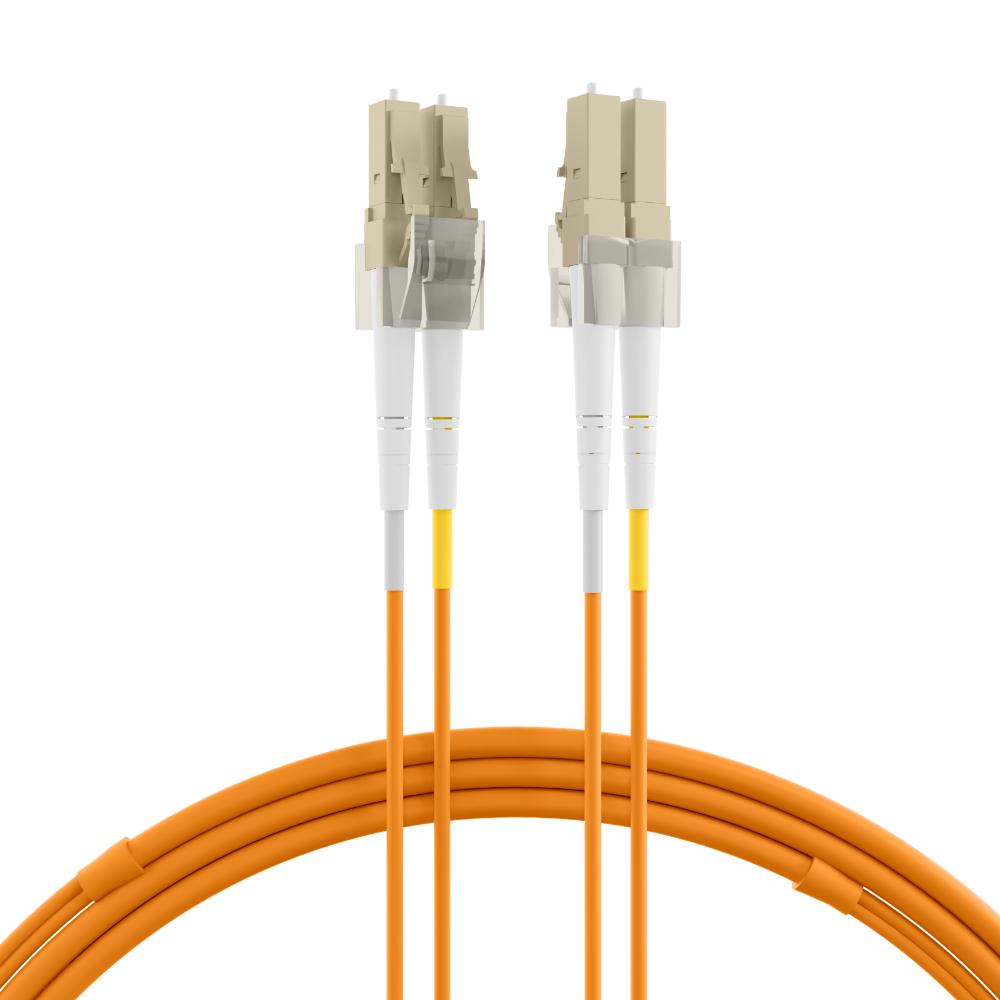

Abi fiberoptisk kabel - multimode - om2

Dette fiberoptiske patchkabel er beregnet til at lave en kort forbindelse mellem et passivt fiberoptisk interface og en aktiv netværksport inden for et struktureret kabelmiljø i henhold til ISO IEC 11801. Kablet er designet som en dupleksforbindelse med 2× LC duplex-stik og er velegnet til multimode OM2-applikationer. Tilslutningen er en LC-LC fiberoptisk forbindelse og er velegnet til brug med standard fiberoptisk udstyr såsom switche, SFP-moduler og patchpaneler. LSZH-kappen gør kablet velegnet til installationer, hvor der kræves lav røgudvikling og halogenfrit materiale. Specifikationer • Kabeltype fiberoptisk patch-kabel • Duplex-version til samtidig transmission og modtagelse • Fibertype multimode 50/125 µm • Kategori OM2 • Antal fibre 2 • Konnektorside 1 2× LC duplex • Konnektorside 2 2× LC duplex • Konnektorstandard IEC 61754-20 • Konnektormateriale CPC-era-20 • Konnektor-finish CPC-20 I-V(ZN)H • Kabeldiameter 2,0 mm • Kedemateriale LSZH • Skedekonstruktion zip-twin • Skedefarve orange • Trækaflastning aramidgarn • Maksimal trækkraft 160 N • Bøjningsradius dynamisk 20× OD • Bøjningsradius statisk 10× OD • Driftstemperatur 70 °C til − 5 °C • °C Multimode kvalitetsklasse A/1 • EMI-immunitet fuldstændig immunitet over for elektrisk og elektromagnetisk interferens • Indføringsdæmpning 850 nm lavere end 0,3 dB • Overensstemmelse TIA EIA-568-B.3 og ISO IEC 11801 • Brandklassificering GR-409-Kerne og OFNR-UL-testet CSA 100-standarden • Testet med individuel måling af CSA 1000-standarden. IEC 60793-2-specifikation af fiberoptisk kerne og fiberstruktur • IEC 60793-2-10 definition af OM2-fibertype A1a.1 • IEC 61754-20 definition af LC-konnektorinterface • IEC 61753-222-2 ydeevneklasse A/1 for multimode-konnektorer • 54 IEC-fri IEC-konnektorer 61034-1 lavrøg EN-standarder • EN 50265-2-1 flammehæmmende opførsel af kabelkapper • EN 50267-2-3 halogenfrie kappematerialer Forklaring af begreber • 2× LC duplex to LC-stik pr. side for en fuld duplex fiberoptisk forbindelse • Duplex to separate fiberoptiske konstruktioner, hvor en Zip anden fiberoptik modtager to separate fiberoptik og en Zip-fiber. optikken er parallelkoblet for en overskuelig installation • Multimode 50/125 µm fiberoptisk type med mindre kerne end OM1 for højere båndbredde • LSZH kappemateriale med lav røgudvikling og uden halogenholdige stoffer • Keramisk ferrule præcisionsholder, der præcist centrerer fiberoptikken for lav dæmpning og lav dæmpning og høj immunitetspåvirkningssignalstrøm via EMI-signalstrøm og høj immunitetspåvirknings-lysstrøm • Bøjningsradius minimum kabelkrumning for at forhindre mikrobøjninger, ekstra dæmpning og fiberskader • Bøjningsradius statisk minimal bøjning efter at kablet er installeret og fikseret • Bøjningsradius dynamisk minimal bøjning under installation eller bevægelse af kablet • A/1 kvalitetsklasse høj kvalitetsklasse for multimode stik med strenge tolerancer • UPC fladpoleret konnektorfinish til transmission stabil multimode-V kabel-type ha fiberoptisk kabel til indendørs installationer • TIA EIA-568-B.3 Amerikansk standard for struktureret fiberoptisk kabling • GR-409-Kernespecifikation for fiberoptiske kabler i telemiljøer • OFNR FT4 brandklassificering til brug i kabelbakker og stigrør Generel forklaring af fiberoptiske kabler • LC kompakte fiberoptiske stik med snaplås den optiske portSC stik med snaplås den optiske portSC push-pull lås til patchpaneler • ST cirkulært fiberoptisk stik med bajonetlås til ældre installationer • E2000 fiberoptisk stik med beskyttelseshætte for lav refleksion og ekstra sikkerhed • MPO MTP multifiberoptisk stik til høj fibertæthed i datacentre • Simplex enkelt fiberoptik til datatransmission i én retning • Duplex to fiberoptik til samtidig kommunikation i begge retninger • Multimode fiberoptisk fibertype til korte til mellemlange afstande inden for bygninger • Single mode fiberoptisk fibertype til lange afstande og backboneforbindelser Forklaring af OM-kategorier • OM1 multimode fiberoptik 62,5/125 µ25 m Gb egnet ved ca. µ25 mb og ca. 10 Gb • OM2 multimode fiberoptisk 50/125 µm egnet op til ca. 550 m ved 1 Gb og ca. 82 m ved 10 Gb • OM3 laseroptimeret multimode fiber egnet op til ca. 300 m ved 10 Gb • OM4 forbedret laseroptimeret multimode 40 fiber egnet op til ca. med understøttelse af flere bølgelængder Stil et produktspørgsmål
