Abi fiberoptisk kabel

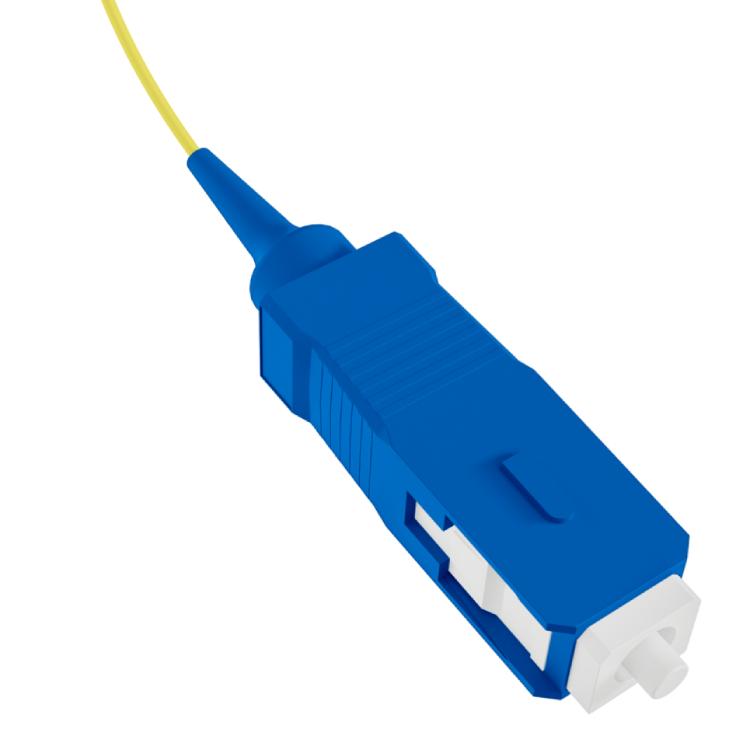

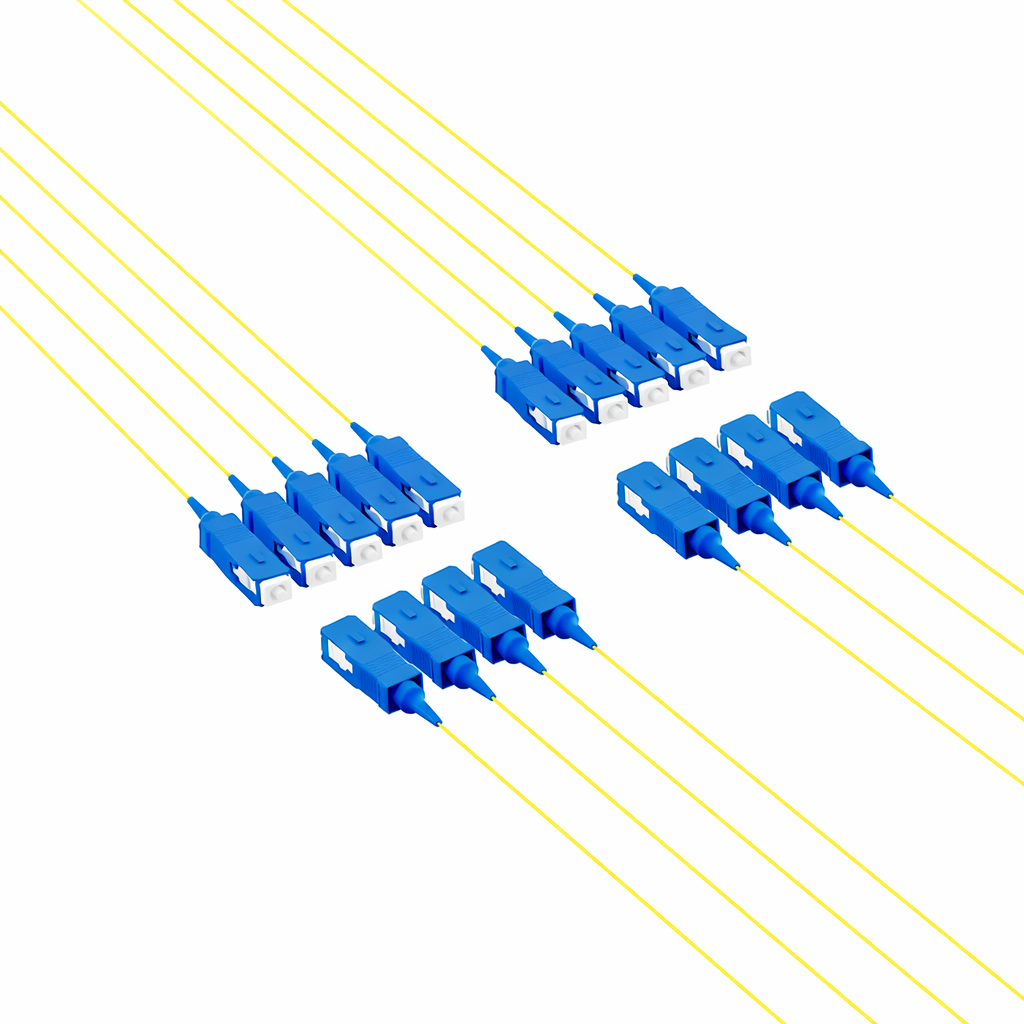

Dette fiberoptiske patchkabel er beregnet til at realisere en fast splejsningsforbindelse mellem et fiberoptisk kabel og et SC-stik i et struktureret kabelmiljø i overensstemmelse med ISO IEC 11801. Kablet er designet som en simplex-version med ét SC-stik og er velegnet til single-mode OS2 G652D-applikationer. Det drejer sig om en fiberoptisk pigtail, hvor den ene side er forsynet med et stik, og den anden side er beregnet til svejsning eller permanent montering. LSZH-belægningen gør fiberen velegnet til installationer, hvor der kræves lav røgudvikling og halogenfrit materiale. Specifikationer • Kabeltype fiberoptisk pigtail • Simplex version • Fibertype singlemode 9/125 µm • Kategori OS2 G652D • Antal fibre 1 • Konnektorside 1 SC • Konnektorside 2 ufærdig til svejset tilslutning • Konnektorstandard IEC 61754-4 • Konnektorfinish keramisk type 9, konnektor 0,0 µm • Kabeldiameter 0,9 mm • Kappemateriale LSZH • Kappekonstruktion løs buffer med primær belægning • Kappefarve gul • Trækaflastning fastgjort knækbeskyttelse • Maksimal trækkraft 3 N • Bøjningsradius dynamisk 20× OD • Bøjningsradius statisk 10× OD • Driftstemperatur −20 til 70 °C215 • Kvalitetsklasse B/6-215 • Kvalitetsklasse B/6-27 • Kvalitetsklasse B/6-27 EMI-immunitet fuldstændig ufølsomhed over for elektrisk og elektromagnetisk interferens • Teststatus individuel måleprotokol tilgængelig IEC-standarder • IEC 60793-2-specifikation af fiberoptisk kerne og fiberstruktur • IEC 61754-4 definition af SC-konnektorgrænseflade • IEC 61753-021-2 ydeevneklasse B/2 for EN-25-enkeltmode-stik • 1-6 standard-EN-fla-stik kabelkappers retarderende opførsel Forklaring af begreber • Pigtail fiberoptik med en forudmonteret konnektor på den ene side og den anden side en fri fiber til splejsning • Simplex enkelt fiberoptik til datatransmission i én retning • Singlemode 9/125 µm fiberoptisk type med lille kerne til langdistancetransmission • OS2 singlemode kategori til lav backbone netværks dæmpning fibre og G65 specifik fiber til lav backbone netværks dæmpning. singlemode med lav dæmpning ved 1310 nm og 1550 nm • UPC lige polering af stikket for lave refleksionsværdier • LSZH kappemateriale med lav røgudvikling og uden halogenholdige stoffer • Keramisk ferrule præcisionsholder, der præcist centrerer fiberoptikken for stabil signaltransmission ved elektrisk signaltransmission af signaler ved minimum elektrisk radiuskabel • Ben-magnetisk radius-kabel • Ben-magnetisk radius krumning for at forhindre yderligere dæmpning og fiberskader • ISO/IEC 11801 international standard, der beskriver strukturen, topologien og komponentlayoutet af strukturerede kabelsystemer til datakommunikationsnetværk i bygninger og campusser Generel forklaring af fiberoptiske kabler • LC kompakt fiberoptisk stik med snaplås til høj porttæthed • SC rektangulært fiberoptisk panellås ST med cirkulært fiberoptisk panel-stik stik med bajonetlås til ældre installationer • E2000® fiberoptisk stik med beskyttelseshætte for lav refleksion og ekstra sikkerhed • MPO / MTP fler fiberoptisk stik til høj fibertæthed i datacentre • Simplex enkelt fiber til datatransmission i én retning • Dupleks to fibre til samtidig kommunikation i begge retninger • Multimode fiberoptisk fibertype til bygning med lang til mellemlang fiberoptisk fibertype • Singlemode fiberoptisk fibertype til bygning. afstande og backbone-forbindelser Forklaring af OS-kategorier • OS1 single-mode-kategori med transmission omkring 1310 nm op til ca. 10 km • OS2 single-mode-kategori med transmission omkring 1310 nm og 1550 nm, velegnet til afstande på 40 km og mere afhængigt af anvendte moduler. Stil et produktspørgsmål
