Imp koaksial kabel

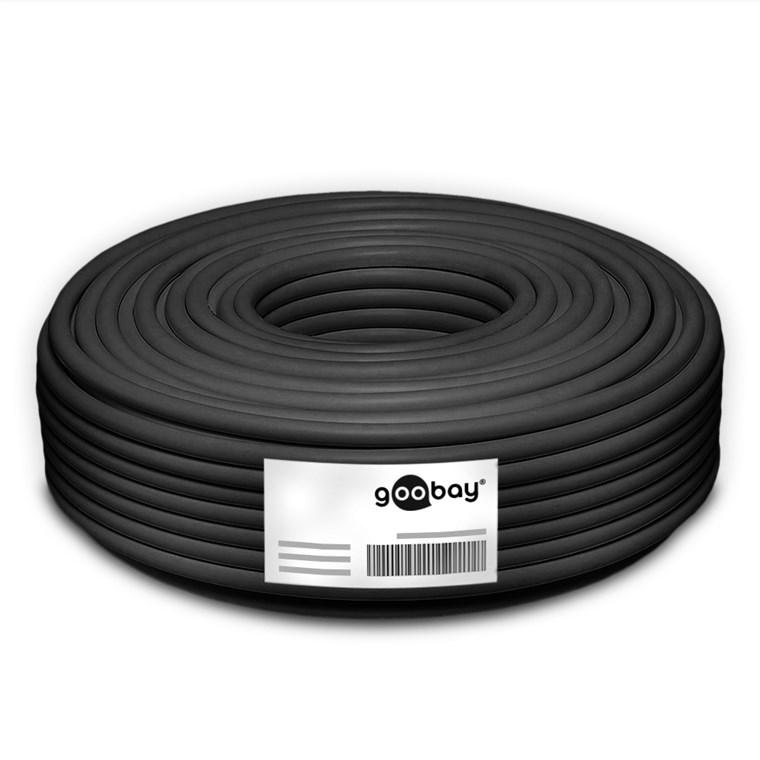

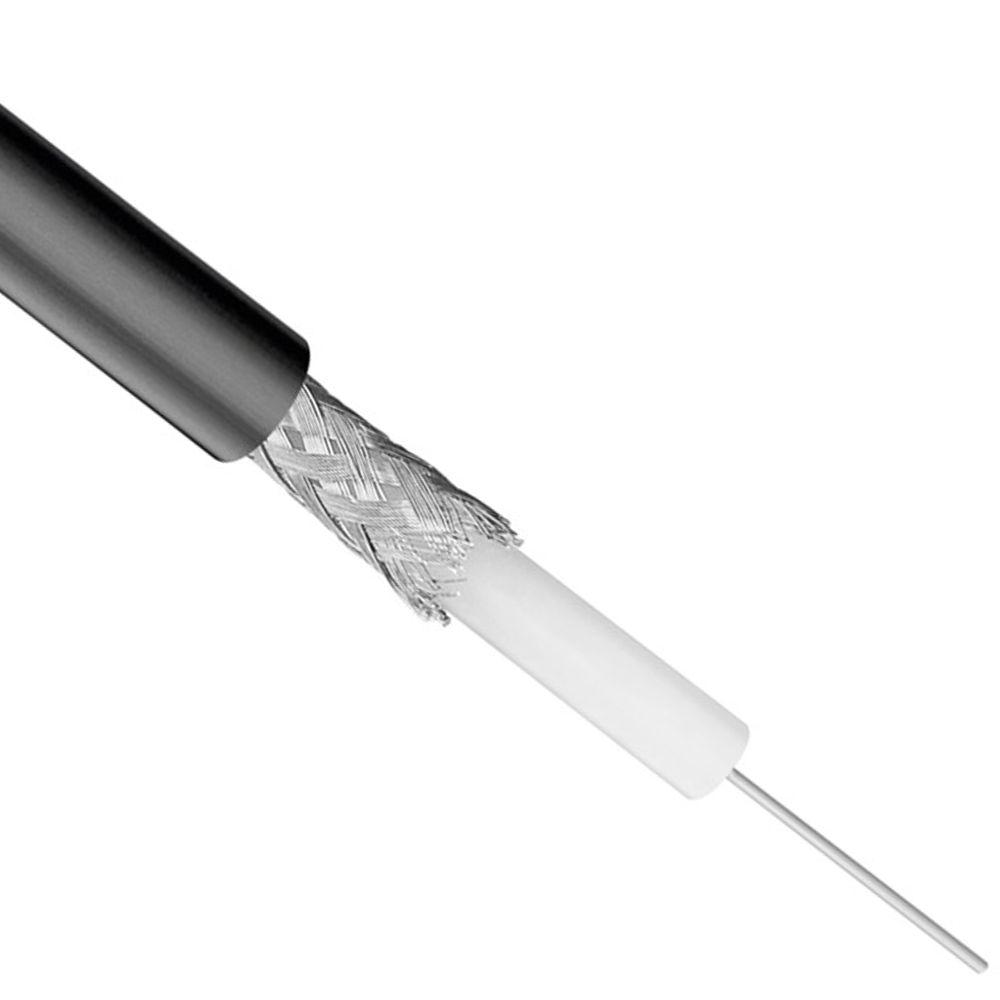

Dette koaksialkabel RG58 type er beregnet til 50 Ω radiofrekvensapplikationer såsom sendeudstyr, måleopsætninger og antenneforbindelser. Kablet har en impedans på 50 Ω, en skærmstørrelse på cirka 40 dB og er udstyret med dobbelt skærmning. Den tynde og fleksible konstruktion (5 mm udvendig diameter) gør kablet velegnet til installationer med begrænset plads og applikationer, hvor der kræves en jævn forarbejdning. Kablet overholder CPR (EN 50575) brandklasse Eca og er velegnet til permanent installation indendørs. Leveres som kabelring, længde 100 meter. Specifikationer • Kabeltype RG58 type • Impedans 50 Ω (±3 Ω) • Afskærmningsklasse Standard RF afskærmning • dB værdi ca. 40 dB • Konstruktion Tynd og fleksibel • Afskærmningstype 1 Folie (aluminium) • Afskærmningstype 2 Flettet kappe (aluminium) 32x • Indvendig leder + diameter CCS, 0,6 mm • Dielektrisk 3,0 mm • Udvendig diameter 5,0 mm • Brandklasse CPR Eca (EN 50570) °C Kvalitetsmærke • °C til 700 °C • Temperaturmærke til 50575 Målerskalering Ja • Længde 100 meter • Vægt 3296 g Dæmpning (maks. dB/100 m) • 50 MHz – 9,90 dB • 100 MHz – 12,9 dB • 200 MHz – 18,3 dB • 300 MHz – 22,5 dB • 2600 MHz • 2600 MHz. 29,3 dB • 800 MHz – 38,0 dB • 1000 MHz – 42,5 dB • 1350 MHz – 50,2 dB • 1750 MHz – 58,7 dB • 2050 MHz – 64,9 dB • 2150 MHz – 65,4 dB-tilslutningsmuligheder, 65,4 dB-antennere måleudstyr og andre 50 Ω RF-systemer. Kompatibel med almindelige 50 Ω stik såsom BNC, N, UHF og SMA stik (afhængig af version). Forklaring af anvendte udtryk Impedans (50 Ω) Karakteristisk modstand for koaksialsystemet; 50 Ω bruges i RF- og transmissionsapplikationer for at optimere effektoverførsel og begrænse refleksioner. Afskærmning (ca. 40 dB) Giver grundlæggende beskyttelse mod ekstern stråling i standard RF-miljøer. CPR / EN 50575 Europæisk brandklassificering for kabler i fast installation. Brandklasse Eca opfylder minimumskravene til brandsikkerhed i bygninger. CCS Stålkerne med kobberbelægning; påføres ved høje frekvenser, hvor ledning hovedsageligt finder sted ved overfladen. Generel forklaring af koaksialkabel Et koaksialkabel består af en central indre leder, et dielektrikum, et eller flere afskærmningslag og en beskyttende ydre kappe. Denne struktur sikrer kontrolleret signalledning med minimal stråling og lav dæmpning. RG58-typen er et 50 Ω-kabel med en ydre diameter på ca. 5 mm til RF- og måleapplikationer. RG59 type er et 75 Ω kabel til grundlæggende tv- og CCTV-installationer. RG6-typen er et 75 Ω-kabel med en ydre diameter på ca. 7 mm til digitale DVB- og satellitapplikationer. COAX9 er et 75 Ω kabel med en høj skærmningsværdi (normalt 100 dB, klasse A) til installationer med øget elektromagnetisk belastning. Stil et produktspørgsmål
