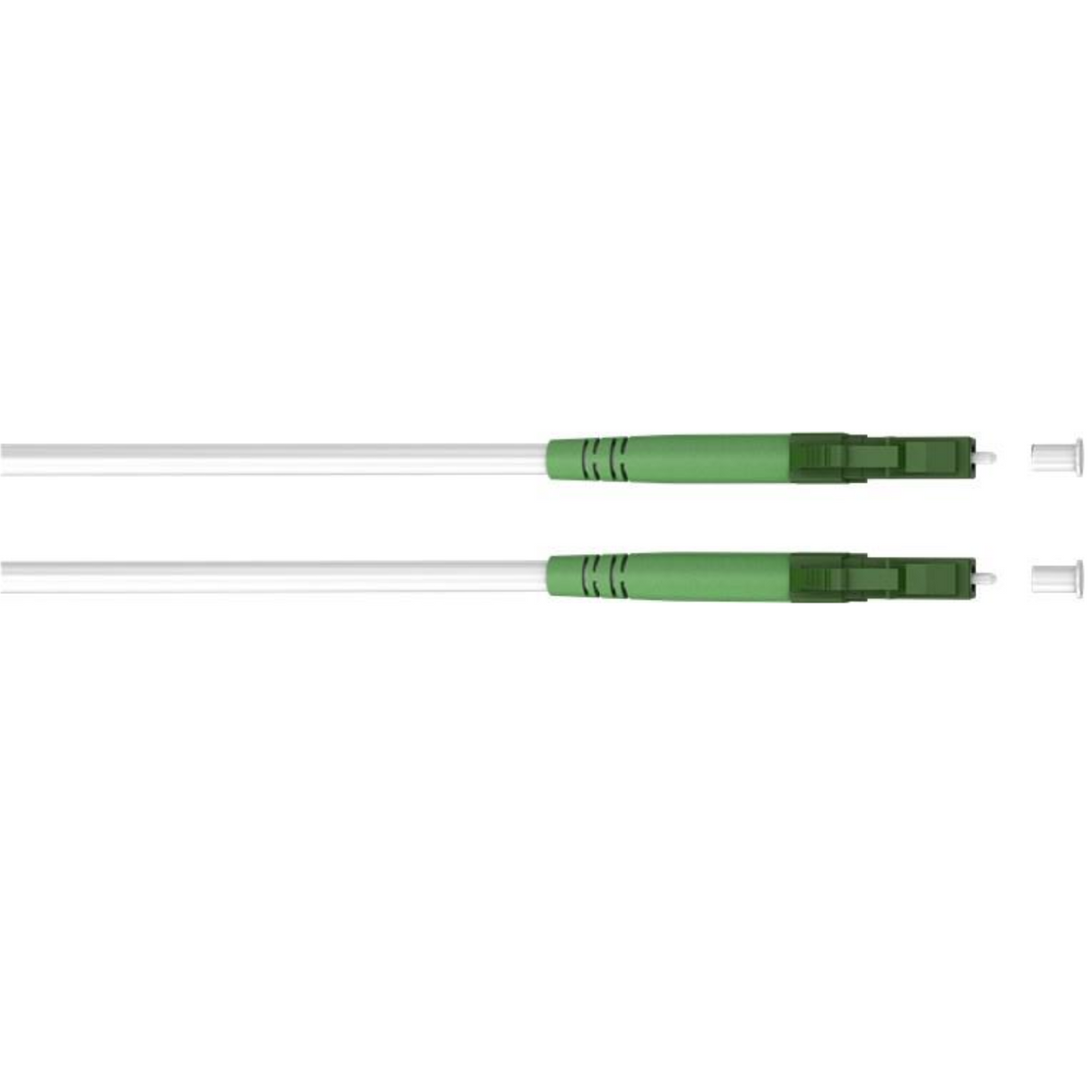

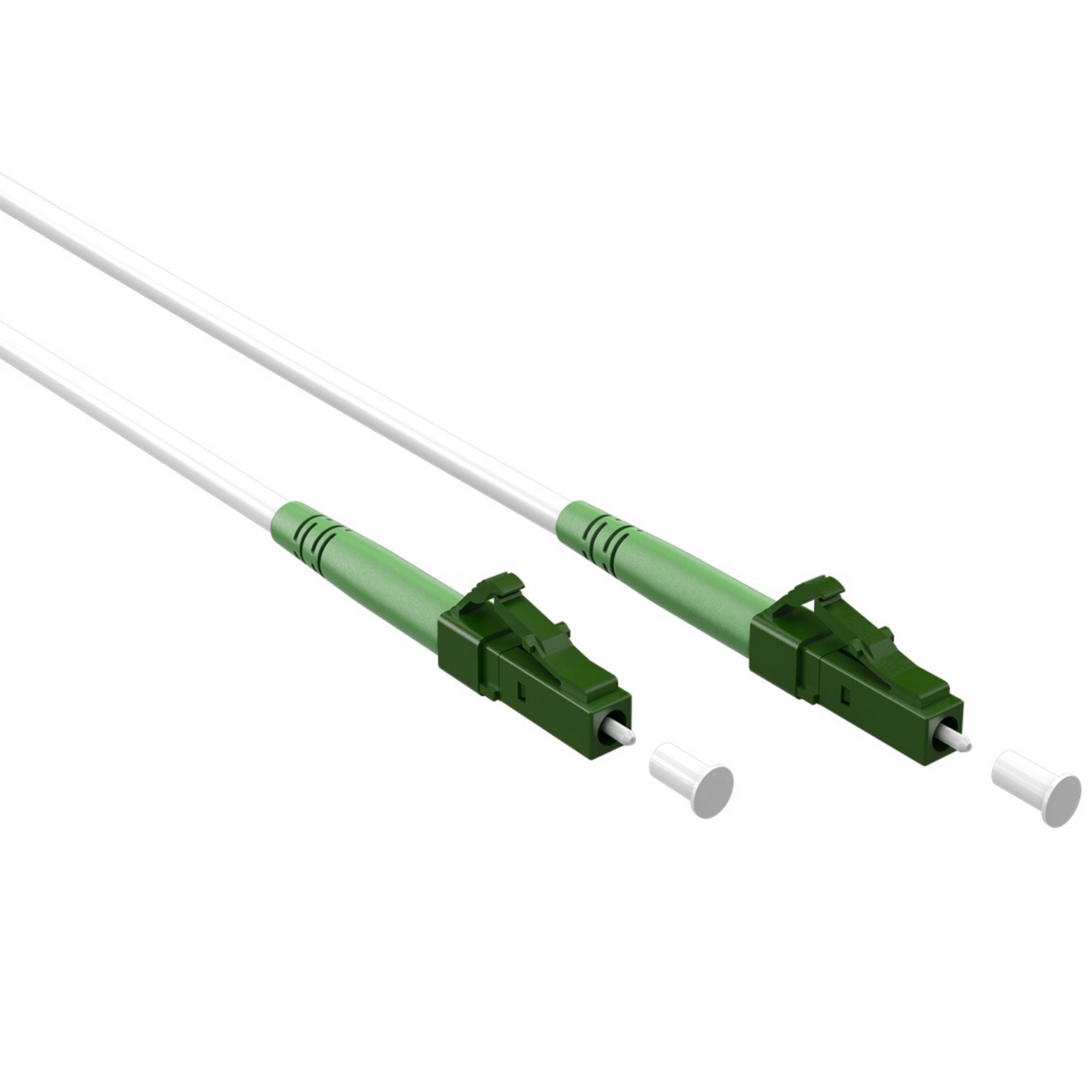

Imp fiberoptisk kabel - lc-apc

Dette fiberoptiske patch-kabel er beregnet til at realisere en single-mode FTTH-forbindelse mellem et fiberoptisk forbindelsespunkt og aktivt udstyr såsom en ONT eller modem i et struktureret kabelmiljø i overensstemmelse med ISO IEC 11801. Kablet er designet som en simplex-konfiguration med LC-APC (8°) stik på begge sider og er velegnet til single-mode) 252 (µm) applikationer. Forbindelsen er en LC-APC til LC-APC fiberoptisk forbindelse og anvendes til FTTH, FTTB og FTTx installationer i boliger, kontorer og teknikrum. LSZH-kappen gør kablet velegnet til indendørs brug med lav røgudvikling og halogenfri egenskaber i henhold til IEC-retningslinjer. Den anvendte G.657.A2 bøjningsoptimerede fiber tillader en minimal statisk bøjningsradius på 30 mm uden at øge dæmpningen. Specifikationer • Type af kabel fiberoptisk patch-kabel • Simplex version • Fibertype singlemode 9/125 µm • Kategori OS2 i overensstemmelse med ITU-T G.657.A2 • Stikside 1 LC-APC (8°) • Stikside 2 LC-APC (8°) • Stik standard IEC 61754 • Stik vinkel A2PC-finish (8° polish) Ferrule keramik (zirkonia) • Kabeldiameter ca. 3 mm • Kedemateriale LSZH • Farve hvid • Minimum bøjningsradius statisk 30 mm • Driftstemperatur −40 til 85 °C • Måleprotokol individuel testprotokol med Insertion Loss and Return Loss • Trækaflastning forstærket med aramidgarn IEC-standarder • IEC 60793-2 specifikation af fiberoptisk enkelt-mode 1-mode 5-0 1-mode-definition af fiberoptik •5-0 ILC stikgrænseflade • IEC 60332-1 flammehæmmende egenskaber af kabler • IEC 60754-2 bestemmelse af halogenfrit materiale • IEC 61034 bestemmelse af røgudvikling Forklaring af begreber • LC-APC fiberoptisk konnektor med 8° affaset polering til lav refleksion og høj returtransmissions dæmpning i kategori 1 og 3 OS2 enkelt-mode1. 1550 nm over lange afstande • G.657.A2 bøjningsoptimeret single-mode fiber med mindre minimum bøjningsradius, kompatibel med G.652.D • FTTH Fiber To The Home, fiberoptisk forbindelse ind i hjemmet • Indføring Tab optisk dæmpning ved overgangen mellem fiberoptiske komponenter • Returtab lyset undertrykkes under SHmoke-graden til, som reflekteres en Smoke. Halogenkappe uden halogen og med lav røgudvikling Generel forklaring af fiberoptiske kabler • Fiberoptik transporterer data via lyssignaler i stedet for elektriske signaler • Single mode fiberoptik bruger én lysvej og er velegnet til lange afstande og backboneforbindelser • Multimode fiber bruger flere lysveje og er velegnet til kortere afstande indenfor bygninger og datacentre • LC rektangulær fiberoptisk forbindelse med snaplås fiberoptisk • SC rektangulær fiberoptisk forbindelse push-pull lås • ST cirkulært fiberoptisk stik med bajonetlås • FC fiberoptisk stik med skruelås • Simplex enkelt fiberoptik til datatransmission i én retning • Dupleks to fibre til samtidig kommunikation i begge retninger Forklaring af OM kategorier (multimode fiberoptisk) OM står for Optisk Multimode og beskriver den tekniske kvalitet af multimode fiberoptisk. OM-kategorien bestemmer den maksimale datahastighed, båndbredde og transmissionsafstand. Højere OM-kategorier giver bedre ydeevne ved højere hastigheder. • OM1 multimode fiberoptik med en 62,5 µm kerne og en båndbredde på ca. 200 MHz·km. • OM2 multimode fiberoptik med en 50 µm kerne og en båndbredde på ca. 500 MHz·km. • OM3 laseroptimeret multimode fiberoptik velegnet til 10 Gb/s op til cirka 300 meter. • OM4 forbedret laseroptimeret multimode fiber med højere båndbredde til datacentermiljøer. • OM5 wideband multimode fiber designet til multi-bølgelængde brug via SWDM teknologi. Stil et produktspørgsmål
