Imp lte antenne

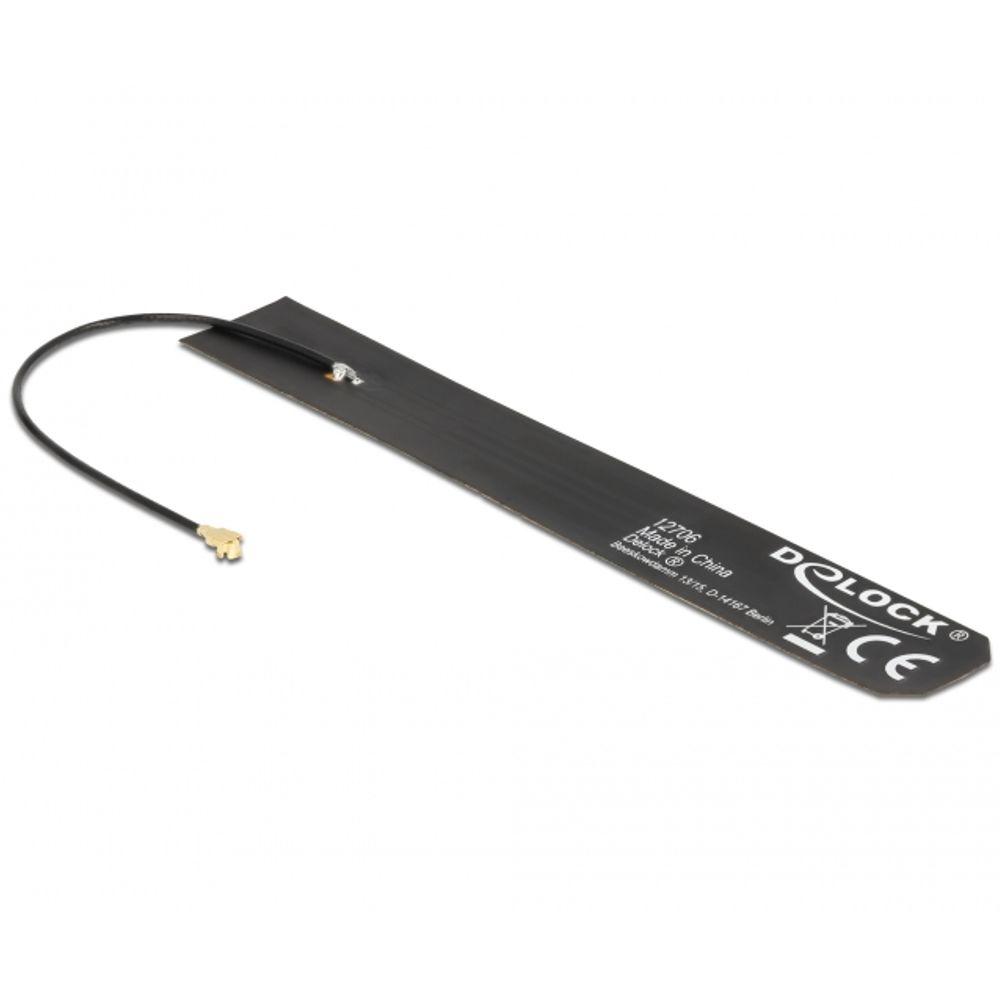

Denne 5G LTE-antenne er beregnet til at modtage og sende radiosignaler til mobil datakommunikation. Antennen understøtter flere trådløse standarder såsom GSM, UMTS, 5G LTE, ZigBee, Z-Wave, NB-IoT, dual-band WLAN, Bluetooth, ISM, DECT og LoRa. Antennen er udstyret med et I-PEX Inc., MHF® I-kompatibelt stik og kan tilsluttes enheder som routere, IoT-moduler, gateways og indlejrede kommunikationsmoduler med en MHF® I-forbindelse. Det brede frekvensområde på 700 – 6000 MHz tillader brug i forskellige mobilnetværk og trådløse kommunikationsbånd. Med en antenneforstærkning på 0 – 4 dBi og lineær vertikal polarisering er antennen velegnet til omnidirektionel signalmodtagelse. Antennen er designet som en fleksibel FPC-antenne med selvklæbende montering. Dette gør det nemt at placere antennen i huse eller enheder. Antennen leveres med et tyndt koaksialkabel type 1.13 med en længde på ca. 19 cm inklusive stik. Kablet har en signaldæmpning på cirka 3,2 dB pr. meter ved 2,4 GHz og en minimum bøjningsradius på 4,5 mm. Specifikationer • Stik 1 x I-PEX Inc., MHF® I-kompatibelt stik • Frekvensområde 700 – 6000 MHz • Antenneforstærkning 0 – 4 dBi • VSWR 2.0 • Impedans 50 Ohm • Polarisering lineær, lodret • Montering selvklæbende • Driftstemperatur −80 °C ~ C-farve • Koaksial −80 °C ~ C-farve • C-farve. • Kabeltype 1.13 • Kabelfarve sort • Kabeldiameter ca. 1,13 mm • Kabeldæmpning 3,2 dB @ 2,4 GHz pr. meter • Minimum bøjningsradius 4,5 mm • Dimensioner ca. 112,5 × 16,2 × 1,5 mm • Kabellængde inkl. stik ca. 19 cm Forklaring af anvendte udtryk 5G 5G er en mobilkommunikationsstandard med højere datahastigheder og lavere latenstid end tidligere generationer. LTE LTE (Long Term Evolution) er en mobilkommunikationsstandard for 4G-netværk. UMTS UMTS er en mobilkommunikationsstandard for 3G-netværk. ZigBee ZigBee er en trådløs kommunikationsprotokol, der ofte bruges til IoT-applikationer. Z-Wave Z-Wave er en trådløs kommunikationsstandard til smart-home-enheder. NB-IoT NB-IoT (Narrowband Internet of Things) er en mobilkommunikationsteknologi til IoT-enheder med lav effekt. LoRa LoRa er en langrækkende trådløs kommunikationsteknologi, der bruges til IoT-netværk. dBi dBi er en enhed, der angiver forstærkningen af ​​en antenne sammenlignet med en ideel isotrop antenne. VSWR VSWR (Voltage Standing Wave Ratio) angiver, hvor godt en antenne er tilpasset transmissionslinjen. Polarisering Polarisering beskriver den retning, som et radiosignal sendes i. Impedans Impedans er den elektriske modstand for RF-signaler i en transmissionslinje. Mange antennesystemer fungerer med 50 Ohm. I-PEX MHF® I I-PEX MHF® I er et lille koaksialt RF-stik, der almindeligvis bruges i kompakte elektroniske enheder såsom routere og IoT-moduler. FPC FPC (Flexible Printed Circuit) er et fleksibelt printkort, der ofte bruges til interne antenner i elektroniske enheder. Stil et produktspørgsmål
