Abi fiberoptisk kabel - pc - om3

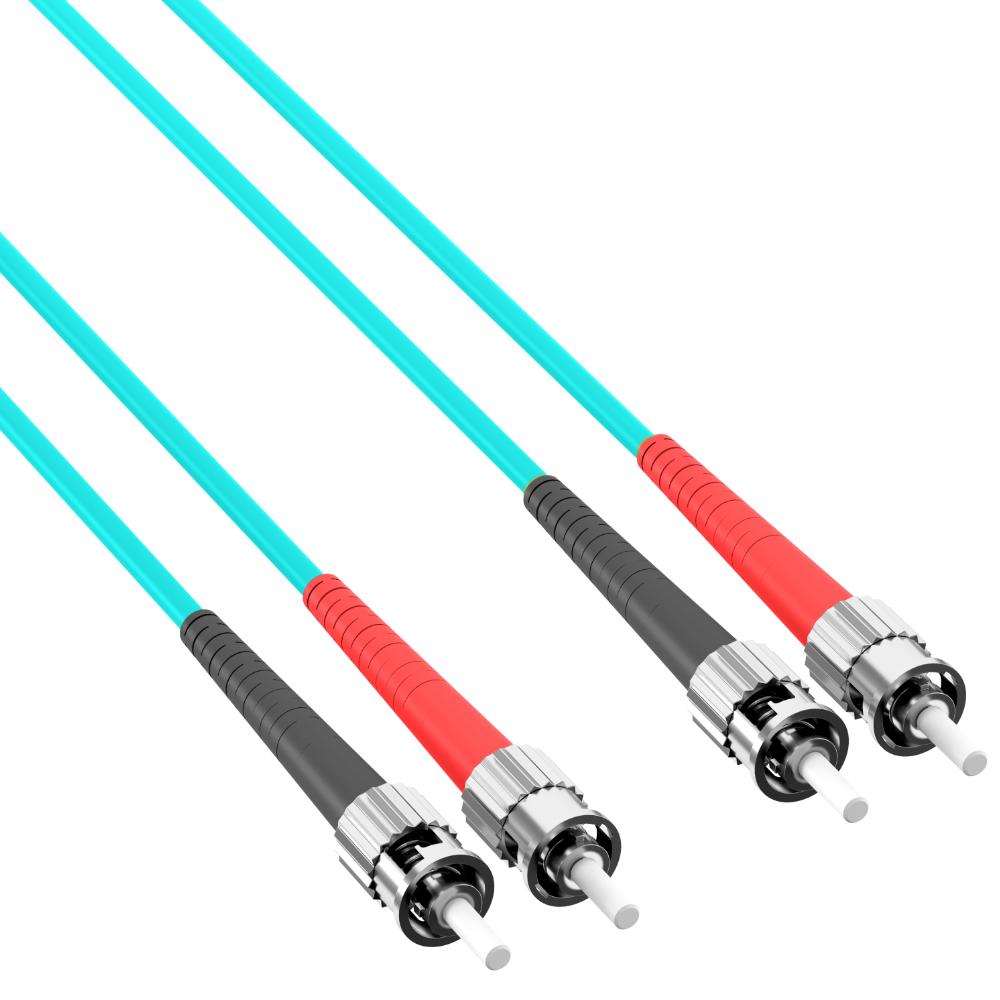

Dette fiberoptiske patch-kabel er beregnet til at realisere korte fiberoptiske forbindelser mellem passive kablingsporte og aktivt netværksudstyr i et struktureret kabelmiljø i overensstemmelse med ISO IEC 11801. Kablet er designet som en duplex-konfiguration med ST-stik på begge sider og er velegnet til multimode OM3 (50/125 µm) applikationer. Tilslutningen vedrører en ST-ST fiberoptisk forbindelse til punkt-til-punkt forbindelser eller til tilslutning af patchpaneler til aktive netværksporte. LSZH-kappen er halogenfri, røgfattig og flammehæmmende i overensstemmelse med IEC og EN standarder. Kablet har trækaflastning i aramid for mekanisk stabilitet og langsigtet pålidelighed. Specifikationer • Type af kabel fiberoptisk patch-kabel • Duplex version • Antal fibre 2 • Tilslutningsside A ST han • Tilslutningsside B ST han • Stikstandard IEC 61754-2 • Konnektorfinish UPC (ingen APC version) • Fibertype multimode 50/125 µm • Kategori OM3.109 type A326-2009 i overensstemmelse med IEC 616-2009 A1a.3 • Kabelstruktur dupleks • Kabeltype I-V(ZN)H • Kabeldiameter 3,0 mm • Kappemateriale LSZH • Halogenfri iht. IEC 60754-1 og EN 50267-2-3 • Røgfattig iht. IEC 61034-1 • Brandhæmmende iht. EN-2034-1/165 klasse multimode/16 • Kvalitet iht. 61753-222-2 • Maksimal trækkraft 160 N • Bøjningsradius dynamisk 20× OD • Bøjningsradius statisk 10× OD • Driftstemperatur −20 til 70 °C • Opbevaringstemperatur −20 til 85 °C • Maksimalt indføringstab 850 nm < 010 testet med individuel protokol dB % • 010 testet med individuel protokol. standarder • IEC 60793-2-10-specifikation af multimode fiberoptik • IEC 61754-2 definition af ST-konnektorgrænseflade • IEC 61753-222-2 ydeevnekrav multimode-konnektorer • IEC 60754-1 bestemmelse af halogenindhold • IEC 61034-1-bestemmelse af røgudviklings-konnektor med ST-udvikle-termer • Explanulær fiberkonnektor bajonetlås • Duplex to fiberoptik til simultan tovejskommunikation • Multimode 50/125 µm fiberoptisk type til høj båndbredde indendørs bygninger og datacentre • OM3 laseroptimeret multimode kategori velegnet til 10G transmission op til ca. aflastningsarmeringsgarn til mekanisk beskyttelse af fiberen • Indføringstab optisk dæmpning under overgang mellem fiberoptiske komponenter Forklaring af OM-kategorier (multimode fiberoptik) OM står for Optical Multimode og beskriver båndbreddeklassen for multimode fiberoptik. • OM1 62,5/125 µm – 1G til cirka 275 m. • OM2 50/125 µm – 1G til cirka 550 m, 10G til cirka 82 m. • OM3 laser optimeret – 10G til cirka 300 m ved 850 nm. • OM4 forbedret laseroptimeret fiber – 10G op til ca. 400–550 m ved 850 nm. • OM5 wideband multimode velegnet til SWDM-teknologi. Forklaring af OS-kategorier (singlemode fiberoptic) OS står for Optical Singlemode og beskriver dæmpningsklassen for singlemode fiberoptik. • OS1 single-mode fiber til indendørs installationer med typisk dæmpning ≤ 1,0 dB/km ved 1310 nm. • OS2 low water peak singlemode fiber i henhold til ITU-T G.652.D med typisk dæmpning ≤ 0,4 dB/km ved 1310 nm og ≤ 0,3 dB/km ved 1550 nm. Generel forklaring af fiberoptiske kabler • Fiberoptik transporterer data via lyssignaler i stedet for elektriske signaler. • Single-mode fiberoptik bruger én lysvej og er velegnet til lange afstande. • Multimode fiberoptik bruger flere lysveje og er velegnet til kortere afstande i bygninger. • Enkelt enkelt fiberoptik til envejs datatransmission. • Duplex to fiberoptik til samtidig kommunikation i begge retninger. Stil et produktspørgsmål
