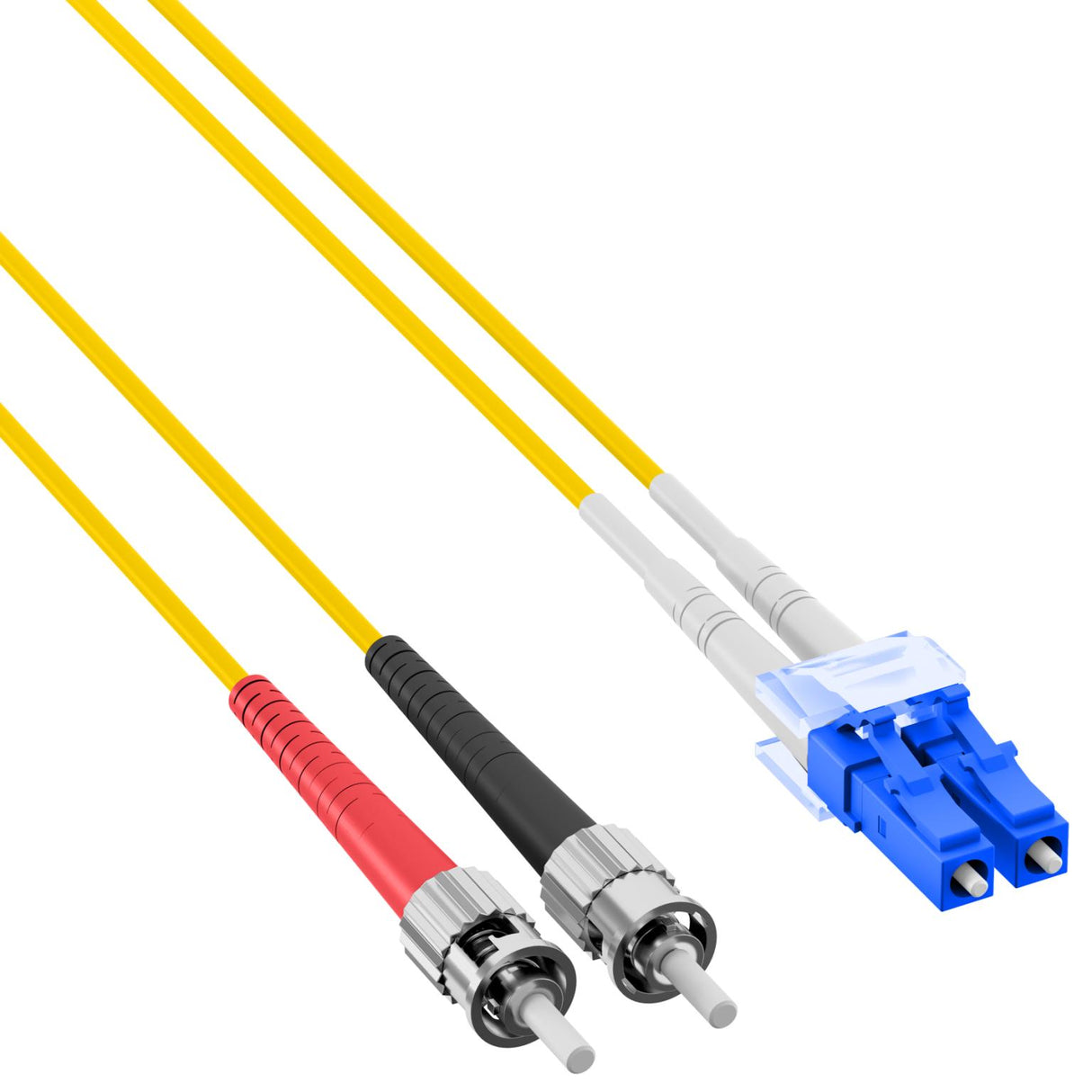

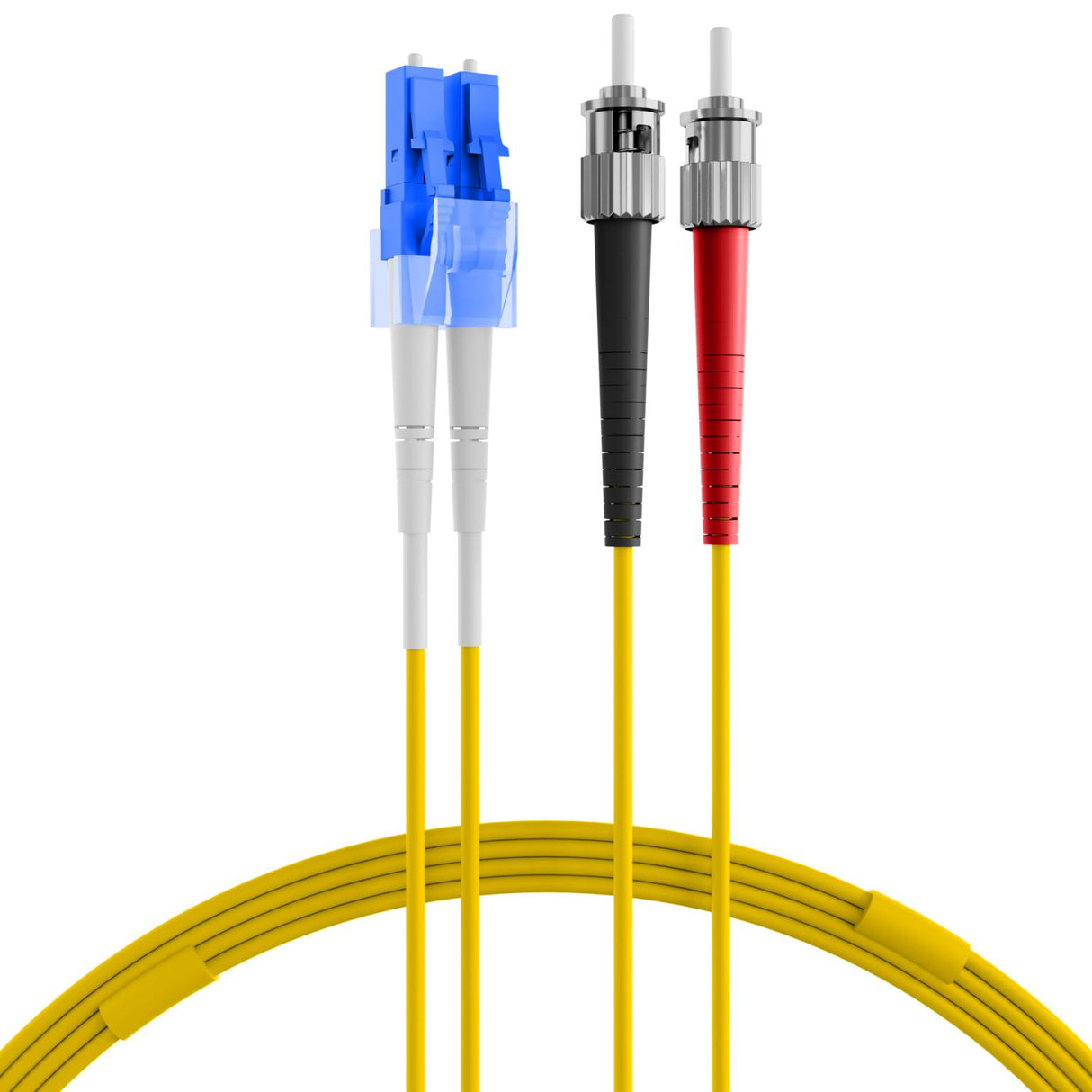

Abi fiberoptisk kabel - lc st - os2

Dette fiberoptiske patchkabel er beregnet til at lave en kort forbindelse mellem et passivt fiberoptisk interface og en aktiv netværksport inden for et struktureret kabelmiljø i henhold til ISO IEC 11801. Kablet er designet som en dupleksforbindelse med LC-duplex og ST stik og er velegnet til single-mode OS2 G652D applikationer. Tilslutningen er en LC-ST fiberoptisk forbindelse og er velegnet til brug med standard fiberoptisk udstyr såsom switche, mediekonvertere og patchpaneler. LSZH-kappen gør kablet velegnet til installationer, hvor der kræves lav røgudvikling og halogenfrit materiale. Specifikationer • Kabeltype fiberoptisk patch-kabel • Duplex version til samtidig transmission og modtagelse • Fibertype single mode 9/125 µm • Kategori OS2 G652D • Antal fibre 2 • Konnektorside 1 LC duplex • Konnektorside 2 ST • Konnektorstandard IEC 61754-20 og I4EC 617r mic finish • Connector ferule5 • Kabeltype I-V(ZN)H • Kabeldiameter 2,0 mm • Kappemateriale LSZH • Kappekonstruktion zip-twin • Skedefarve gul • Trækaflastning aramidgarn med påsat kinkbeskyttelse • Maksimal trækkraft 160 N • Bøjningsradius dynamisk 20× OD • Bøjningsradius statisk til 10× OD−20 Driftstemperatur 10× OD−20 • Opbevaringstemperatur 10× OD−20 til 85 °C • Kvalitetsklasse single mode B/2 • EMI-immunitet fuldstændig immunitet over for elektrisk og elektromagnetisk interferens • Teststatus 100 % testet med individuel målerapport IEC standarder • IEC 60793-2 specifikation af fiberoptisk kerne og fiberstruktur • IEC 60793-2-50 definition af single mode fiber interface • IEC 60793-2 definition af single mode fiber interface type G6252D • IEC 60793-2 IEC 61754-2 definition af ST-konnektorinterface • IEC 61753-1 ydeevneklasse B/2 for single-mode konnektorer • IEC 60754-1 halogenfri egenskaber • IEC 61034-1 lavrøg EN-standarder • EN 50265-2-1 flammehæmmende opførsel af kabelkappe- EN kappe- 5026-7 materialer Begrebsforklaring • LC-ST fiberoptisk forbindelse med et LC-stik på den ene side og et ST-stik på den anden side • Duplex to separate fiberoptik, hvor den ene fiber sender og den anden modtager • Single mode 9/125 µm fiberoptisk type med meget lille kerne til langdistancetransmission • OS2 G652D single mode fiberoptik med lav transmissionsdæmpning på 5m og 10n, specificeret til 5m og 13n. til backbone og langdistanceforbindelser • LSZH kappemateriale med lav røgudvikling og uden halogenholdige stoffer • Keramisk ferrule præcisionsholder, der præcist centrerer fiberoptikken for stabil signaltransmission • EMI immunitetssignaltransmission via lys uden påvirkning af elektriske strømme og magnetiske felter • Bøjningsradius minimum kabelkrumning for at forhindre mikrobøjninger statisk minimum og ekstra bøjet radius kabel har været installeret faste bøjninger og ekstra bøjning static • Bending radius kabel er blevet installeret Bøjningsradius dynamisk minimumsbøjning under installation eller bevægelse af kablet • B/2 kvalitetsklasse kvalitetsklasse for single-mode konnektorer med strenge tolerancer • I-V(ZN)H kabeltype Europæisk betegnelse for halogenfrit fiberoptisk kabel til indendørs installationer Generel forklaring af fiberoptiske kabler • LC kompakt fiberoptisk stik med kliklås for høj port rektangulært tæthed • pSCull tilslutningspanel til høj porttæthed - pSCull ST rund fiberoptisk stik med bajonetlås til ældre installationer • E2000 fiberoptisk stik med beskyttelseshætte for lav refleksion og ekstra sikkerhed • MPO / MTP multifiberoptisk stik til høj fibertæthed i datacentre • Simplex enkelt fiberoptik til datatransmission i én retning • Dupleks to fiberoptik til samtidig kommunikation inden for kort fiberoptik • Multimode fiberoptisk bygning til mellemlang fiberoptik • Multimode fiberoptisk bygning optisk fibertype til lange afstande og backbone-forbindelser Forklaring af OS-kategorier • OS1 single-mode fiberoptik til indendørs installationer, med højere dæmpning end OS2, velegnet til op til ca. 10 km ved transmission ved 1310 nm • OS2 single-mode fiberoptik med lav dæmpning, specificeret til transmission ved 1310 nm og 1550 m, egnet til modul og optisk transmission, afhængig af 40 m og optisk transmission. Stil et produktspørgsmål
