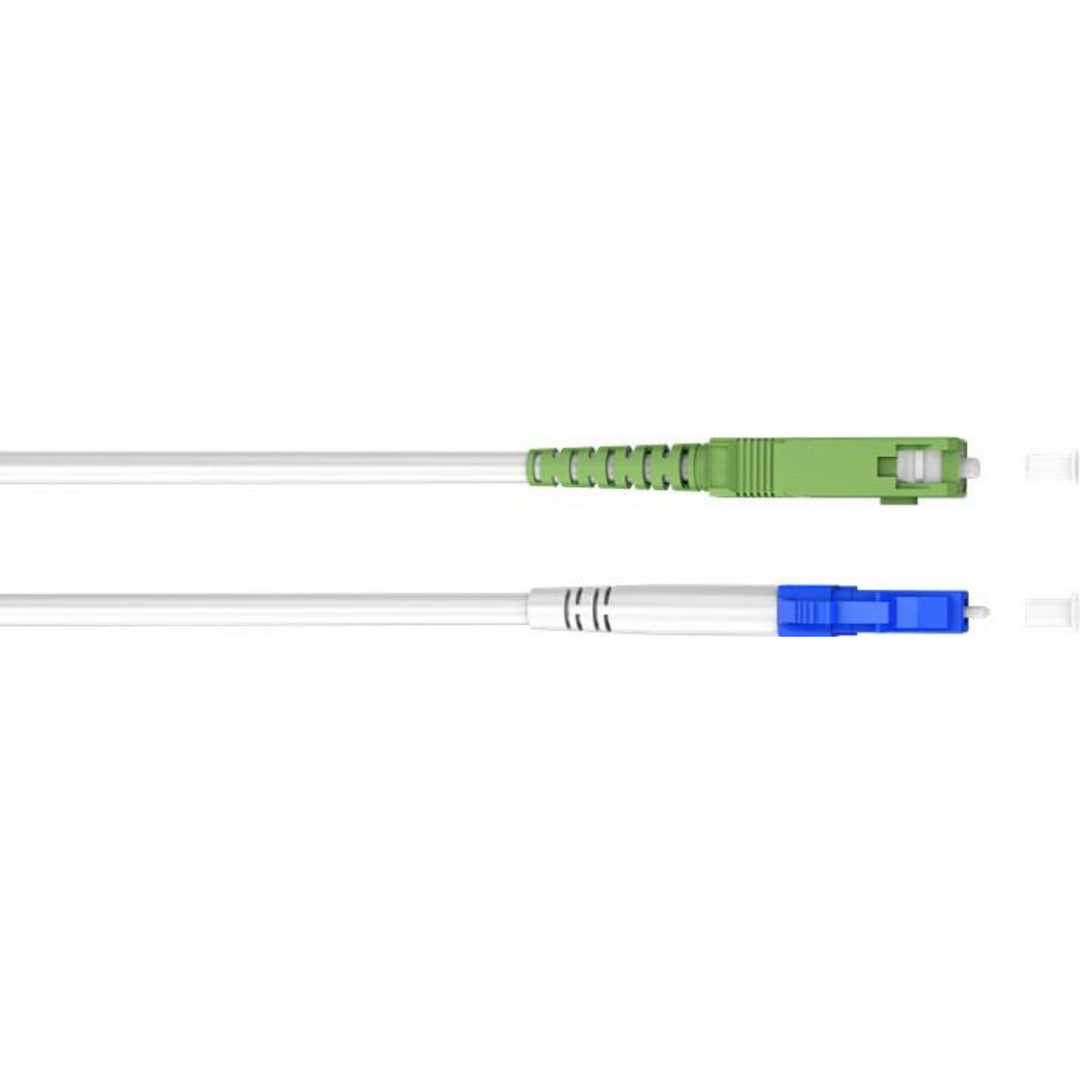

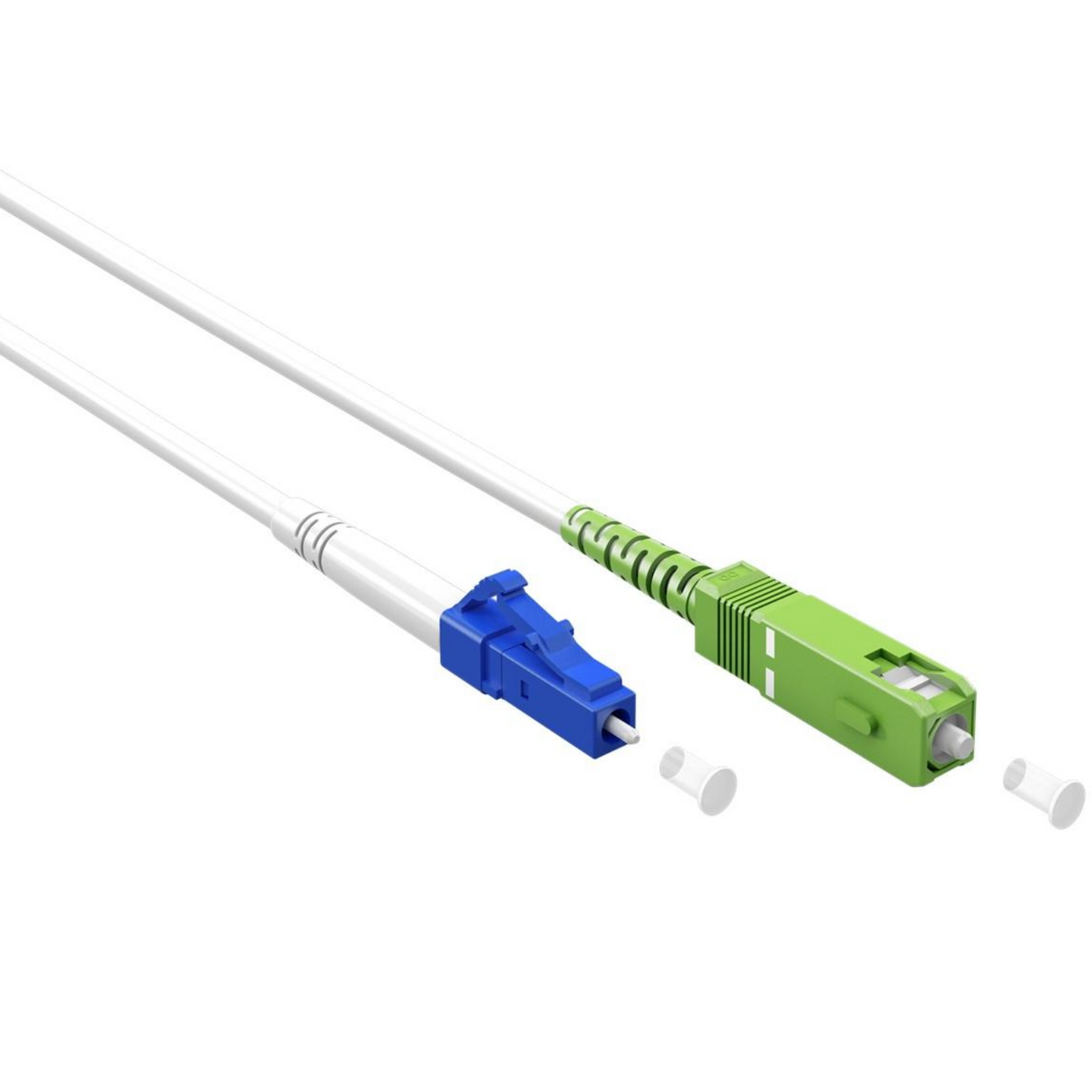

Abi fiberoptisk kabel - sc-apc - lc-upc

Dette fiberoptiske patchkabel er beregnet til at lave en kort forbindelse mellem et passivt fiberoptisk interface og en aktiv netværksport i et struktureret kabelmiljø i henhold til ISO IEC 11801. Kablet er designet som en simpleksforbindelse med et SC-stik med 8° APC-poleringsvinkel på den ene side og et LC-stik med UPC-finish på den anden side og er velegnet til single-mode OS2 OS2 G657A applikation. Tilslutningen involverer en SC-LC fiberoptisk forbindelse med forskellige poleringsfinisher til applikationer, hvor lav rygreflektion på den ene side er påkrævet. LSZH-kappen gør kablet velegnet til installationer, hvor der kræves lav røgudvikling og halogenfrit materiale. Specifikationer • Kabeltype fiberoptisk patch-kabel • Simplex version • Fibertype singlemode 9/125 µm i henhold til ITU-T G.657.A2 • Kategori OS2 G657A2 • Antal fibre 1 • Konnektorside 1 SC APC • Konnektorside 2 LC UPC • Konnektorstandard IEC 457-1 og IEC 4575-finish APC side 1 og UPC side 2 • APC poleringsvinkel 8° • Konnektormateriale keramisk rørring • Kabeltype simplex-kabel • Kabeldiameter 3,0 mm • Kappemateriale LSZH • Skedekonstruktion simplex • Skedefarve hvid • Trækaflastning aramidgarn • Bøjningsradius statisk > 30 mm • Driftstemperatur 8-4°C i følsomhed over for elektricitet 8−4 elektromagnetisk interferens • Teststatus individuel testprotokol med måling af returtab og indføringstab IEC-standarder • IEC 61754-4 definition af SC-konnektorgrænseflade • IEC 61754-20 definition af LC-konnektorgrænseflade • IEC 60754-2 halogenfri egenskaber af kabelkapper • IEC 1EC 6033-retardant-kablers adfærd 61034 lav røgudvikling EN-standarder • EN 50265-2-1 flammehæmmende opførsel af kabelkapper Forklaring af begreber • SC-LC fiberoptisk forbindelse med et SC-stik på den ene side og et LC-stik på den anden side • Simplex enkeltfiberoptik til envejs datatransmission • Singlemode 9/125 µm enkelt fiberoptisk transmissionskategori med lille OS-optisk type langdistance til 2-leder-type µm dæmpningsfibre i backbone og FTTH installationer • G657A2 bøjningsufølsom singlemode fiber specifikation velegnet til installationer med lille bøjningsradius • APC konnektorfinish med skrå polering for minimal bagrefleksion • UPC lige polering af konnektoren for lave reflektionsværdier • APC poleringsvinkel 8° vinkel reflekterer 8° skrå slibning af fiberen med lav slibning af fiberen. røgudvikling og uden halogenholdige stoffer • Keramisk ferrule præcisionsholder, der præcist centrerer fiberoptikken for stabil signaltransmission • EMI immunitet signaltransmission via lys uden påvirkning af elektriske og elektromagnetiske felter • Bøjningsradius minimum kabelkrumning for at forhindre yderligere dæmpning og fiberskader • ISO/IEC 11801 international standard konstruktion af netværkskomponenter, topologi, kommunikationsstrukturer, datastrukturer, datastrukturer, topologi, datastrukturer, datastrukturer bygninger og campusser Generel forklaring af fiberoptiske kabler • LC kompakt fiberoptisk stik med snaplås for høj porttæthed • SC rektangulært fiberoptisk stik med push-pull låsning til patchpaneler • ST cirkulært fiberoptisk stik med bajonetlås til ældre installationer • E2000® fiberoptisk stik med høj fiberoptisk konnektor med høj MPO-refleksion og ekstra sikkerhed for MPO-refleksion og ekstra sikkerhed for MPO-refleksion tæthed i datacentre • Simplex enkelt fiberoptik til datatransmission i én retning • Duplex to fiberoptik til samtidig kommunikation i begge retninger • Multimode fiberoptisk fibertype til korte til mellemlange afstande indenfor bygninger • Single mode fiberoptisk fibertype til lange afstande og backbone forbindelser Forklaring af OS kategorier • OS1 single mode kategori med transmission omkring 1310 nm. 10 km • OS2 single-mode kategori med transmission omkring 1310 nm og 1550 nm, velegnet til afstande på 40 km og mere afhængigt af anvendte moduler Stil et produktspørgsmål
